液環式真空泵拆卸與裝配的注意點
時間：2019/9/27 來源：浙江揚子江泵業有限公司
液環式真空泵及壓縮機是用來抽吸或壓縮空氣和其他無腐蝕性、不溶于水、不‘含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力。但吸人氣體允許混有少量液體，它被廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。液環式真空泵由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險。因此，耐腐蝕液下泵的應用更加廣泛。

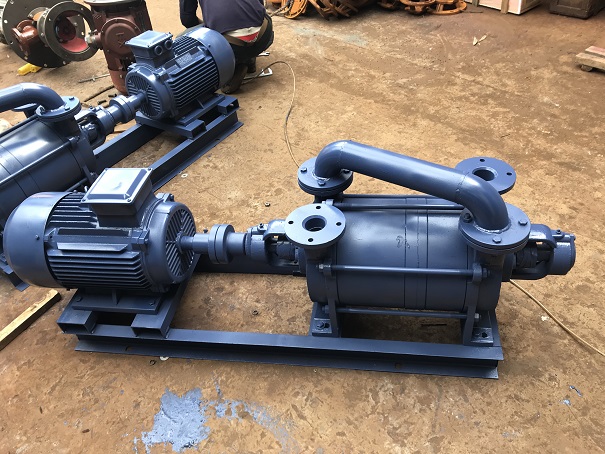

液環式真空泵
液環式真空泵拆卸注意點
泵的拆卸分為部分拆卸檢查并清洗和完全拆卸修理及更換零件，在拆泵前應將泵中的水從放水孔放出，并應將管子4、10及管子7、13取下。在拆卸時應將所有的墊片謹慎地取下，如發生損壞應在裝配時更換同樣厚度的新墊片。泵應從不裝有聯軸器的一端開始拆卸，其順序如下。
1、松開并取下軸承蓋。
2、松開滾動軸承，先用鉤扳手將圓螺母擰下，取下填料壓蓋上的螺帽。
3、由左側蓋的邊將軸承架松開，同時轉動兩個拆卸螺釘(方頭圓柱端螺釘)，將軸承及軸承架從軸上取下。
4、使側蓋上的進水管和管子脫開并松開泵體與側蓋的連接螺釘和泵腳外的雙頭螺栓。
5、在泵體下加墊，然后使側蓋和泵體離開，從軸上取下側蓋(側蓋取下后應將軸支承住)。
6、使泵體與另一側蓋離開，并由軸上取下。
7、泵的部分拆卸至此為止，此時泵的工作部分及各個零件可進行檢査及清洗，進一步的拆卸應按下列順序繼續進行。
8、切除電動機與電路的連接，松開電動機與底座連接，并與泵分開。
9、利用扳手等拆卸工具，自軸上取下聯軸器。
10、從軸上取下聯軸器的鍵。
11、取下軸承蓋。取下定位圈或取下圓螺母松開滾動軸承。

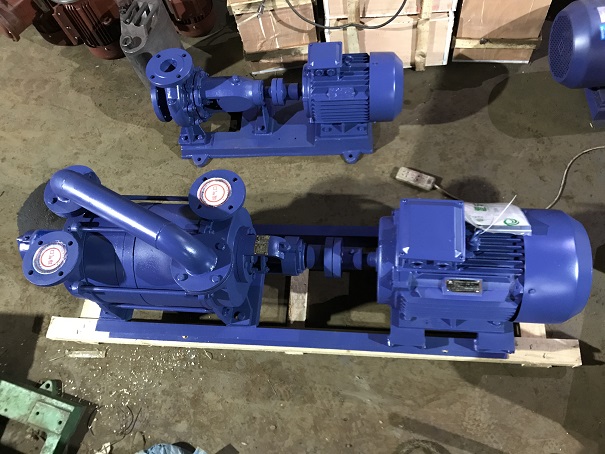

液環式真空泵
水環真空泵(簡稱水環泵)是一種粗真空泵，它所能獲得的極限真空為2000~4000Pa，串聯大氣噴射器可達270~670Pa。水環泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1~2×10Pa表壓力。水環泵最初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。在工業生產的許多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環泵得到廣泛的應用。由于真空應用技術的飛躍發展，水環泵在粗真空獲得方面一直被人們所重視。由于水環泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵、含水的氣體，因此，水環泵應用日益增多。
