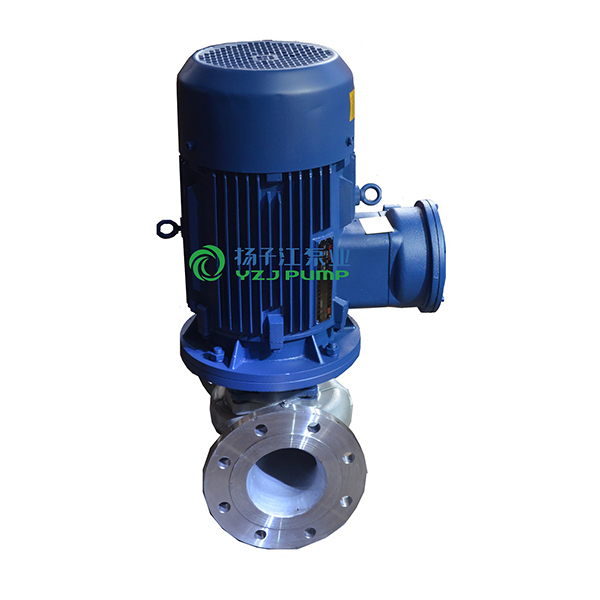

IHG不銹鋼耐腐蝕管道泵

1、為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。

說明書下載管道泵系列實物圖標牌合格證產品視頻

下一個[IRG戶外型單級熱水泵|單吸熱水循環泵|不銹鋼熱水泵]上一個：[CDLF防爆不銹鋼管道泵|不銹鋼管道離心泵]

不銹鋼管道泵產品概述

IHG不銹鋼耐腐蝕管道泵又稱（不銹鋼管道泵、不銹鋼離心泵、不銹鋼管道離心泵、不銹鋼管道離心泵、管道增壓泵、熱水循環泵、熱水管道泵等是本公司采用IS型離心泵性能參數和老型管道泵結構之長，嚴格按照國際標準ISO2858及新國家標準設計成功的高效節能產品，是代替IS型離心泵、立式多級離心泵等常規產品的新穎立式離心泵。流量范圍1.1~1345m3/h，揚程范圍2.8~150m，分量本型、擴流型、A、B、C切割型等250多種規格。根據流量介質和溫度不同，設計制造成同性能參數的熱水管道泵、不銹鋼管道泵、立式管道油泵和IHGB立式防爆化工泵系列產品。不銹鋼管道泵具有高效節能、噪音低、性能可靠等優點。符合新國家機械部JB/T53058-93的標準要求，按國際ISO2858標準設計制造。

不銹鋼管道泵產品特點

1、不銹鋼管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2、不銹鋼管道泵葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3、不銹鋼管道泵軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。

4、不銹鋼管道泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、不銹鋼管道泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。

6、不銹鋼管道泵可根據管路布置的要求采用泵的豎式和橫式安裝。

不銹鋼管道泵主要用途

1、ISG立式管道離心泵供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。

2、IRG型熱水管道離心泵廣泛適用于：能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，IRG型使用溫度T＜120℃，GRG型使用溫度T＜240℃。

3、IHG型不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。

4、YG型立式管道離心油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。

5、IHGB型立式防爆化工泵輸送不含固體顆粒具有腐蝕性其粘度類似水且易燃易爆的體液。適用于輕紡、石油、化工、冶金、礦山、制藥和合成纖維等部門，使用溫度-20℃~120℃。

注：不銹鋼管道泵吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。環境溫度＜40℃，相對濕度＜95。

不銹鋼管道泵型號意義

IHGB立式不銹鋼防爆管道離心泵

例如:ISG50-160(I)A

IHGB-立式單級管道離心泵

IHGB-立式單級熱水管道離心泵

IHG-立式單級不銹鋼化工泵

不銹鋼管道泵性能參數表

型號	流量		揚程 m	效率 %	轉速 r/min	電機功率 kw	汽蝕余量 m	重量 kg
型號	m3/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 kw	汽蝕余量 m	重量 kg
IHG15-80	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2900	0.18	2.3	17
IHG20-110	1.8 2.5 3.3	0.50 0.69 0.91	16 15 13.5	25 34 35	2900	0.37	2.3	25
IHG20-160	1.8 2.5 3.3	0.50 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3	29
IHG25-110	2.8 4.0 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3	26
IHG25-125	2.8 4.0 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3	28
IHG25-125A	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35 35 35	2900	0.55	2.3	27
IHG25-160	2.8 4.0 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3	39
IHG25-160A	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31 31 31	2900	1.1	2.3	34
IHG32-100I	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0	32
IHG32-125	3.5 5.0 6.5	0.97 1.39 1.8	22 20 18	40 44 42	2900	0.75	2.3	28
IHG32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43 43 43	2900	0.55	2.3	28
IHG32-160	3.1 4.5 5.8	0.86 1.25 1.61	33 32 30	34 40 42	2900	1.5	2.3	28

IHG32-160I	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0	47
IHG32-200	3.1 4.5 5.8	0.86 1.25 1.61	51 50 48	28 35 37	2900	3	2.0	47
IHG32-200I	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0	43
IHG32-200IA	2.8 4.0 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0	74
IHG40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3	32
IHG40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52 52 52	2900	0.37	2.3	32
IHG40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3	34
IHG40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3	33
IHG40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3	47
IHG40-160A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3	43
IHG40-160B	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3	38
IHG40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3	74
IHG40-200A	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3	62
IHG40-200B	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29 29 29	2900	2.2	2.3	52
IHG40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3	105
IHG40-250A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3	98
IHG40-250B	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3	77
IHG40-100I	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3	34
IHG40-100IA	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60 60 60	2900	0.75	2.3	32
IHG40-125I	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3	38
IHG40-125IA	8 11 14.5	2.22 3.05 4.03	17 16 14	57 57 57	2900	1.1	2.3	33
IHG40-160I	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3	56
IHG40-160IA	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	47
IHG40-160IB	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50 50 50	2900	1.5	2.3	43
IHG40-200I	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3	85
IHG40-200IA	8.3 11.7 15.3	2.31 3.25 4.25	45 44 42	37 45 45	2900	4	2.3	75
IHG40-200IB	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44 44 44	2900	3	2.3	63

IHG40-250I	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3	145
IHG40-250IA	8.2 11.6 15.2	2.28 3.22 4.22	71 70 68	38 38 38	2900	7.5	2.3	95
IHG40-250IB	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37 37 37	2900	7.5	2.3	94
IHG40-250IC	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36 36 36	2900	5.5	2.3	88
IHG50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3	36
IHG50-100A	8 11 14.5	2.22 3.05 4.03	11 10 9	60 60 60	2900	0.75	2.3	35
IHG50-125	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3	43
IHG50-125A	8 11 14.5	2.22 3.05 4.03	17 16 14	57 57 57	2900	1.1	2.3	38
IHG50-160	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3	59
IHG50-160A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	51
IHG50-160B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50 50 50	2900	1.5	2.3	47
IHG50-200	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3	101
IHG50-200A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3	80
IHG50-200B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44 44 44	2900	3	2.3	68
IHG50-250	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3	160
IHG50-250A	8.2 11.6 15.2	2.28 3.22 4.22	38 38 38	2900	7.5	2.3	115

IHG50-250B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37 37 37	2900	7.5	2.3	114
IHG50-250C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36 36 36	2900	5.5	2.3	108
IHG50-100I	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	41
IHG50-100IA	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	36
IHG50-125I	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	56
IHG50-125IA	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5	48
IHG50-160I	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	72
IHG50-160IA	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	71
IHG50-160IB	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58 58 58	2900	3	2.5	59
IHG50-200I	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	108
IHG50-200IA	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	107
IHG50-200IB	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55 55 55	2900	5.5	2.5	100
IHG50-250I	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	175
IHG50-250IA	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	165
IHG50-250IB	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	165
IHG50-315I	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5	310
IHG50-315IA	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5	245
IHG50-315IB	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39 39 39	2900	18.5	2.5	215
IHG50-315IC	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38 38 38	2900	15	2.5	195
IHG65-100	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	46
IHG65-100A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	41
IHG65-125	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	58
IHG65-125A	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5	49
IHG65-160	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	75
IHG65-160A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	75
IHG65-160B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58 58 58	2900	3	2.5	63
IHG65-200	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	107
IHG65-200A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	107
IHG65-200B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55 55 55	2900	5.5	2.5	100

IHG65-250	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	180
IHG65-250A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	170
IHG65-250B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	170
IHG65-315	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5	320
IHG65-315A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5	255
IHG65-315B	15.7 22.5 29.2	4.36 6.25 8.0	103, , , 101 98	39 39 39	2900	18.5	2.5	225
IHG65-315C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38 38 38	2900	15	2.5	205
IHG65-100I	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63
IHG65-100IA	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0	53
IHG65-125I	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99
IHG65-125IA	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	78
IHG65-160I	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	103
IHG65-160IA	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0	103
IHG65-160IB	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69 69 69	2900	5.5	3.0	97
IHG65-200I	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0	176
IHG65-200IA	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	166
IHG65-200IB	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65 65 65	2900	7.5	3.0	114
IHG65-250I	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	235
IHG65-250IA	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	205
IHG65-250IB	30 43.3 56	8.3 12.0 15.6	62 60 54	58 58 58	2900	15	3.0	180
IHG65-315I	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0	350
IHG65-315IA	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30	3.0	335
IHG65-315IB	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53 53 53	2900	30	3.0	335

IHG65-315IC	29 41 53.6	8.1 11.4 14.9	87 85 83	51 51 51	2900	22	3.0	270
IHG80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63
IHG80-100A	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0	54
IHG80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99
IHG80-125A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	79
IHG80-160	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	105
IHG80-160A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0	105
IHG80-160B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69 69 69	2900	5.5	3.0	98
IHG80-200	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0	175
IHG80-200A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	165
IHG80-200B	30.5 43.5 56.5	8.5 12.1 15.7	40.6 38 33.4	65 65 65	2900	7.5	3.0	115
IHG80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	240
IHG80-250A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	210
IHG80-250B	30 43.3 56	8.3 12.0 15.6	62 60 54	58 58 58	2900	15	3.0	185
IHG80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0	355
IHG80-315A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30	3.0	340
IHG80-315B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53 53 53	2900	30	3.0	340
IHG80-315C	29 41 53.6	8.1 11.4 14.9	98 85 83	51 51 51	2900	22	3.0	275
IHG80-350	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	290	55	3.0	570
IHG80-350A	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65 65 65	2900	45	3.0	470
IHG80-350B	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63 63 63	2900	37	3.0	440
IHG80-100I	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	108
IHG80-100IA	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5	87
IHG80-125I	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	163
IHG80-125IA	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5	113
IHG80-160I	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	184
IHG80-160IA	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	174
IHG80-160IB	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72 72 72	2900	11	4.5	174
IHG80-200I	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	251
IHG80-200IA	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0	220
IHG80-200IB	61 87 113	16.9 24.2 31.4	41 38 32	71 71 71	2900	15	4.0	198
IHG80-250I	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0	330
IHG80-250IA	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0	315
IHG80-250IB	61 87 113	16.9 24.2 31.4	65 60 51	66 66 66	2900	30	4.0	315

IHG80-315I	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	675
IHG80-315IA	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0	535
IHG80-315IB	63 90 117	17.5 25 32.5	106.6 101 92	65 65 65	2900	45	4.0	420
IHG80-315IC	58 82 107	16.1 22.8 29.7	90 85 76	63 63 63	2900	37	4.0	366
IHG100-100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	113
IHG100-100A	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5	91
IHG100-125	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	169
IHG100-125A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5	118
IHG100-160	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	191
IHG100-160A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	181
IHG100-160B	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72 72 72	2900	11	4.5	181
IHG100-200	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	245
IHG100-200A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0	215
IHG100-200B	61 87 113	16.9 24.2 31.4	41 38 32	71 71 71	2900	15	4.0	193
IHG100-250	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0	345
IHG100-250A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0	330
IHG100-250B	61 87 113	16.9 24.2 31.4	65 60 51	66 66 66	2900	30	4.0	330
IHG100-315	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	689

IHG100-315A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0	549
IHG100-315B	63 90 117	17.5 25 32.5	106.6 101 92	65 65 65	2900	45	4.0	439
IHG100-315C	58 82 107	16.1 22.8 29.7	90 85 76	63 63 63	2900	37	4.0	385
IHG100-350	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0	950
IHG100-350A	61 87 113	16.9 24.2 31.4	145.6 142 134	75 75 75	2900	75	4.0	830
IHG100-350B	58 82 107	16.1 22.8 29.7	138.6 135 127	75 75 75	2900	55	4.0	600
IHG100-100I	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5	115
IHG100-125I	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5	168
IHG100-125IA	84 140 168	23.3 39 46.7	20 17 12	64 72 69	2900	11	4.5	168
IHG100-160I	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	,, 5.6	210
IHG100-160IA	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0	210
IHG100-200I	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2	402
IHG100-200IA	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5	395
IHG100-200IB	60 100 120	16.7 27.8 33.3	43 40 36	72 72 72	2900	22,	4.5	360
IHG100-250I	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8	560
IHG100-250IA	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5	420
IHG100-250IB	60 100 120	16.7 27.8 33.3	68 65 58	70 70 70	2900	37	4.5	400
IHG125-100	96 160 192	26.7 44.4 53.3	13 12.5 12	82 82 82	2900	11	4.0	180
IHG125-100A	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77 77 77	290	7.5	4.0	125
IHG125-125	96 160 192	26.7 44.4 53.3	22.6 20 17	80 80 80	2900	15	4.0	220
IHG125-125A	86 143 172	23.9 39.7 47.8	18 16 13.6	77 77 77	2900	11	4.0	210
IHG125-160	96 160 192	26.7 44.4 53.3	36 32 28	78 78 78	2900	22	4.0	265
IHG125-160A	90 150 180	25 41 50	31.5 28 24.5	76 76 76	2900	18.5	4.0	230
IHG125-160B	83 138 166	21.7 38.3 46.1	27 24 21	73 73 73	2900	15	4.0	215
IHG125-200	96 160 192	26.7 44.4 53.3	55 50 46	77 77 77	2900	37	5.5	395
IHG125-200B	83 138 166	21.7 38.3 46.1	41.3 37.4 34.5	75 75 75	2900	22	5.5	320
IHG125-250	96 160 192	24.7 44.7 53.3	87 80 73	75 75 75	2900	55	5.0	580
IHG125-250A	90 150 180	25 41.7 50	76 70 84	74 74 74	2900	45	5.5	490
IHG125-250B	83 138 166	21.7 38.3 46.1	65 60 55	73 73 73	2900	37	5.5	430
IHG125-215	96 160 192	26.7 44.7 53.3	133 125 119	70 70 70	2900	90	5.0	790
IHG125-315A	90 150 180	25 41.7 50	117 110 104.6	70 70 70	2900	75	5.0	710
IHG125-315B	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69 69 69	2900	75	5.0	705
IHG125-315C	80.5 134 161	22.4 37.2 44.7	96 88 86	67 67 67	2900	55	5.0	585
IHG150-125	96 160 192	26.7 44.4 53.3	22.6 24 17	66 76 76	2900	11	4.0	210
IHG150-125A	90 150 180	25 41.7 50	18 16 13.6	77 77 77	2900	7.5	4.0	130
IHG150-160	96 160 192	26.7 44.4 53.3	36 32 27	75 75 75	2900	22	4.0	270
IHG150-160A	90 150 180	25 41.7 50	32 28 23.5	76 76 76	2900	18.5	4.0	230
IHG150-160B	84 141 168	23.3 39 46.7	27 24 21	73 73 73	2900	15	4.0	220
IHG150-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0	265
IHG150-200A	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0	244
IHG150-200B	84 440 168	23.3 39 46.7	41 38 34	75 75 75	2900	22	4.0	275
IHG150-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0	300
IHG150-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0	262
IHG150-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76 76 76	1450	11	3.0	241
IHG150-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30	2.5	410
IHG150-315A	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5	335
IHG150-315B	121 173 225	33.5 48.1 62.5	25 24 21	76 76 76	1450	18.5	3.5	315
IHG150-350	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80 80 80	2900	110	5.5	970
IHG150-350A	90 150 180	25 41.7 50	145.6 142 134.8	70 70 70	2900	90	5.2	790
IHG150-350B	84 140 168	23.3 39 46.7	138.6 35 127.8	65 76 74	2900	75	5.5	705
IHG150-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5	490

IHG150-400A	131 187 243	36.4 51.9 67.5	46.4 44 38.3	67 74 70	1450	37	3.5	454
IHG150-400B	122 174 226.5	33.9 48.3 62.9	40 38 33	73 73 73	1450	60	3.5	435
IHG150-400C	112 160 208	31.1 44.4 57.8	34 32 28	71 71 71	1450	22	3.5	365
IHG150-250I	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.5	702
IHG150-250IA	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55	4.5	451
IHG150-250IB	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.5	460
IHG150-315I	120 200 240	33.3 55.6 66.7	133 125 120	58 72 75	2900	110	4.5	980
IHG150-315IA	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90	4.5	800
IHG200-315IB	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5	724
IHG200-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0	265
IHG200-200A	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0	244
IHG200-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0	305
IHG200-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0	267
IHG200-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76 76 76	1450	11	3.0	246
IHG200-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 78	1450	30	3.5	417
IHG200-315A	131 189 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5	342
IHG200-315B	121 173 225	33.6 48.1 62.5	25 24 21	76 76 76	1450	18.5	3.5	322
IHG200-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5	498
IHG200-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5	462
IHG200-400B	122 174 226.5	33.9 48.6 62.9	44 38 33	73 73 73	1450	30	3.5	443
IHG200-400C	112 160 208	31.3 44.4 57.8	34 32 28	71 71 71	1450	22	3.5	373
IHG200-200I	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0	382
IHG200-200IA	250 358 465	69.4 99.4 129.2	10.7 10 8.5	68 78 77	1450	18.5	4.0	346
IHG200-250I	280 400 520	77.8 111.4 144	22.2 20 14	75 80 72	1450	30	4.0	475
IHG200-250IA	250 358 465	69.4 99.4 129.2	18 16 11.2	73 78 70	1450	22	4.0	405
IHG200-250IB	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0	387
IHG200-315I	280 440 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0	675
IHG200-315IA	262 374 482	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0	560
IHG200-315IB	242 346 450	67.2 96.1 125	27 24 19.5	78 78 78	1450	37	4.0	535
IHG200-400I	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0	830
IHG200-400IA	262 374 486	72.8 103.9 135	48 44 34	80 80 80	1450	75	4.0	830
IHG200-400IB	242 346 450	67.2 96.1 125	41.4 38 29.6	78 78 78	1450	55	5.0	685
IHG200-400IC	224 320 416	62.2 88.9 115.6	34.9 32 25	76 76 76	1450	45	5.0	580
IHG250-250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0	620
IHG250-250A	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0	550
IHG250-235	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1450	22	4.5	410
IHG250-300	300 500 600	83.3 139 166.7	22 20 16	78 78 78	1480	37	4.5	550
IHG250-315	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5	890
IHG250-315A	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5	690
IHG250-315B	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5	620
IHG250-400	300 500 600	83.3 139 166.7	54.5 50 39	72 72 72	1480	90	4.5	1530
IHG300-235	480 720 900	133.3 200 250	20 18 15.5	77 81 74	970	55	5.0	1120
IHG300-235A	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	970	45	5.0	1030
IHG300-235B	400 600 750	111.1 167.0 208.3	14 12.5 11	73 77 70	970	37	5.0	890
IHG300-300	480 720 900	133.3 200 250	31 28 25	77 81 77	970	75	5.0	1350
IHG300-300A	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	970	75	5.0	1350
IHG300-300B	415 623 779	115.3 173.1 261.4	23 21 18.5	79 79 79	970	55	5.0	1170
IHG300-380	480 720 900	133.3 200 250	48 44 34	84 84 84	970	132	5.0	1900
IHG300-380A	444 666 833	123.3 185 231.4	41.4 38 30	80 80 80	970	110	5.0	1700
IHG300-380B	409 614 767	113.6 170.6 213.1	35 32 25	78 78 78	970	90	5.0	1530
IHG300-235I	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82 82 82	1450	160	5.5	1680
IHG300-235IA	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80 80 80	1450	132	5.5	1440
