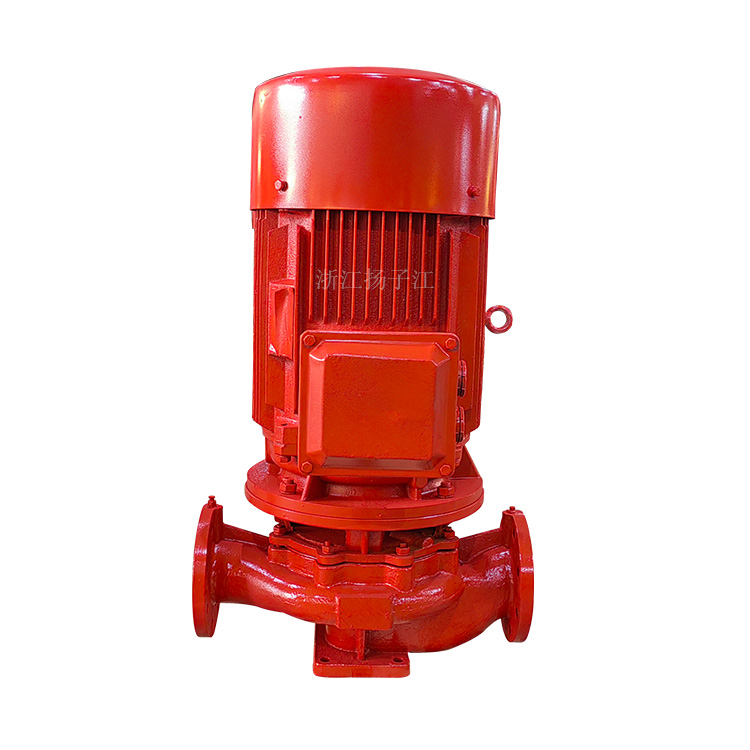

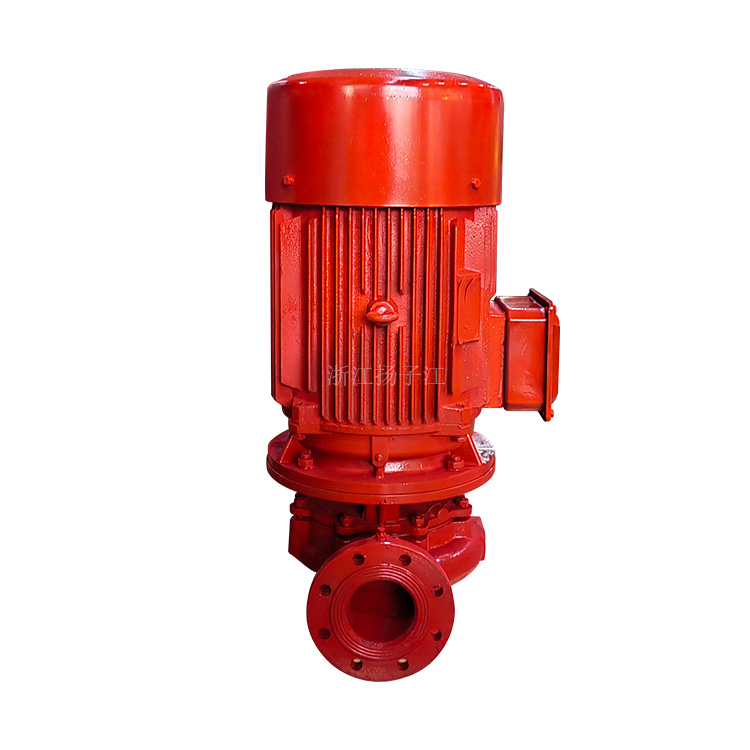

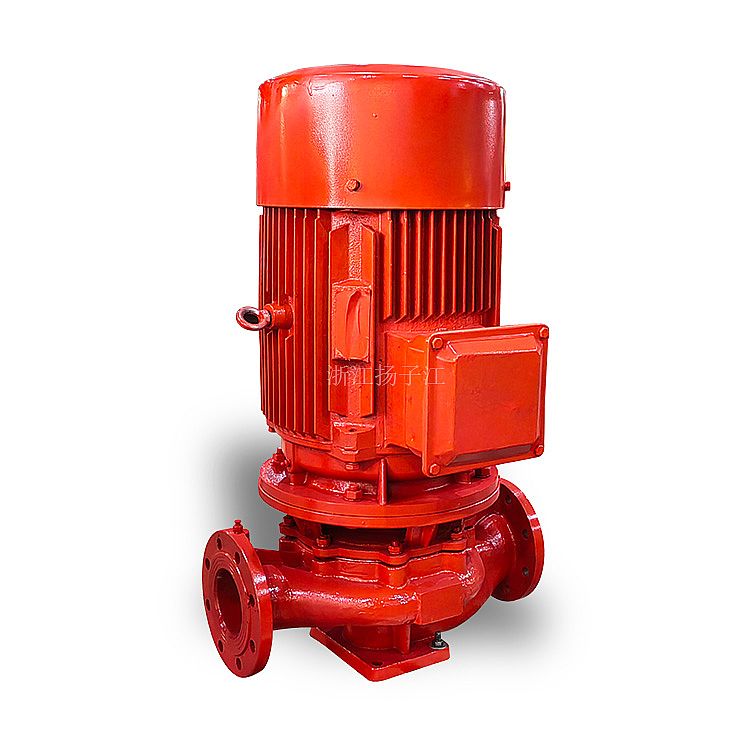

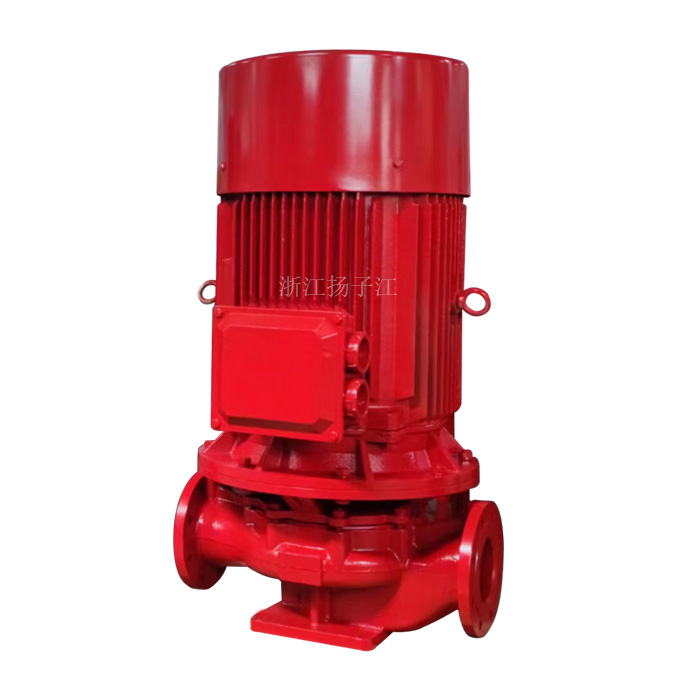

XBD-L型單級單吸消防泵

輸送液體的流量范圍為5～80L/S

壓力范圍為0.2～2.25Mpa

配套功率范圍為1.5～200KW

口徑范圍為φ50～φ200mm。

說明書下載消防泵系列實物圖標牌合格證產品視頻

下一個[XBD-L型立式多級消防泵]上一個：[XBD(I)型消防穩壓泵]

產品概述

XBD-L型單級單吸消防泵系立式單吸消防泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可用于廠礦給排水。輸送液體的流量范圍為5～80L/S，壓力范圍為0.2～2.25Mpa，配套功率范圍為1.5～200KW，口徑范圍為φ50～φ200mm。

產品用途

XBD-L型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水、高層建筑奪壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

型號意義

XBD 3.2/5-65L-160A

XBD – 消防泵組代號

3.2 – 設計壓力（1/10MPa）

5 – 設計流量（L/S）

65 – 進出口直徑

L – 結構為立式

160 – 葉輪名義直徑

A – 葉輪經第一次切割

性能參數表

型號	流量(L/s)	壓力(MPa)	效率（%）	電機功率（KW)	轉速 (r/min)	汽蝕余量
XBD2.1/5-65L	5	0.21	68	3	2900	2.5
XBD1.7/5-65L	5	0.17	66	2.2	2900	2.5
XBD3.4/5-65L	5	0.34	63	4	2900	2.5
XBD2.9/5-65L	5	0.29	62	4	2900	2.5
XBD2.5/5-65L	5	0.25	58	3	2900	2.5
XBD5.2/5-65L	5	0.52	58	7.5	2900	2.5
XBD4.5/5-65L	5	0.45	57	7.5	2900	2.5
XBD3.9/5-65L	5	0.39	55	5.5	2900	2.5
XBD8.2/5-65L	5	0.82	50	15	2900	2.5
XBD7.1/5-65L	5	0.71	50	11	2900	2.5
XBD6.0/5-65L	5	0.6	49	11	2900	2.5
XBD12.7/5-65L	5	1.27	40	30	2900	2.5
XBD11.4/5-65L	5	1.14	40	22	2900	2.5
XBD10.2/5-65L	5	1.02	39	18.5	2900	2.5
XBD8.5/5-65L	5	0.85	38	15	2900	2.5
XBD2.2/10-80L	10	0.22	72.5	5.5	2900	3
XBD1.7/10-80L	10	0.17	71	4	2900	3
XBD3.2/10-80L	10	0.32	71	7.5	2900	3
XBD2.9/10-80L	10	0.29	70	7.5	2900	3
XBD2.5/10-80L	10	0.25	69	5.5	2900	3
XBD5.3/10-80L	10	0.53	67	15	2900	3
XBD4.6/10-80L	10	0.46	66	11	2900	3
XBD3.9/10-80L	10	0.39	65	7.5	2900	3
XBD8.3/10-80L	10	0.83	59	22	2900	3
XBD7.1/10-80L	10	0.71	59	18.5	2900	3
XBD6.1/10-80L	10	0.61	58	15	2900	3
XBD12.7/10-80L	10	1.27	54	37	2900	3
XBD11.2/10-80L	10	1.12	54	30	2900	3
XBD10.1/10-80L	10	1.01	53	30	2900	3
XBD8.6/10-80L	10	0.86	51	22	2900	3
XBD15.5/10-80L	10	1.55	66	55	2900	3
XBD14.5/10-80L	10	1.45	65	45	2900	3
XBD13.6/10-80L	10	1.36	63	37	2900	3
XBD1.9/15-80L	15	0.19	72.5	5.5	2900	3
XBD1.4/15-80L	15	0.14	71	4	2900	3
XBD3.0/15-80L	15	0.3	71	7.5	2900	3
XBD2.6/15-80L	15	0.26	70	7.5	2900	3
XBD2.1/15-80L	15	0.21	69	5.5	2900	3
XBD4.9/15-80L	15	0.49	67	15	2900	3
XBD4.2/15-80L	15	0.42	66	11	2900	3
XBD3.5/15-80L	15	0.35	65	7.5	2900	3
XBD7.9/15-80L	15	0.79	59	22	2900	3
XBD6.6/15-80L	15	0.66	59	18.5	2900	3
XBD5.5/15-80L	15	0.55	58	15	2900	3
XBD12.4/15-80L	15	1.24	54	37	2900	3
XBD10.8/15-80L	15	1.08	54	30	2900	3
XBD9.8/15-80L	15	0.98	53	30	2900	3
XBD8.3/15-80L	15	0.83	51	22	2900	3
XBD14.8/15-80L	15	1.48	66	55	2900	3
XBD13.8/15-80L	15	1.38	65	45	2900	3
XBD12.7/15-80L	15	1.27	63	37	2900	3
XBD2.3/20-100L	20	0.23	76	11	2900	4.5
XBD1.8/20-100L	20	0.18	74	7.5	2900	4.5
XBD3.6/20-100L	20	0.36	76	15	2900	4.5
XBD3.0/20-100L	20	0.3	74	11	2900	4.5
XBD2.5/20-100L	20	0.25	72	11	2900	4.5
XBD5.3/20-100L	20	0.53	74	22	2900	4
XBD4.6/20-100L	20	0.46	73	18.5	2900	4
XBD3.9/20-100L	20	0.39	71	15	2900	4
XBD8.6/20-100L	20	0.86	69	37	2900	4
XBD7.4/20-100L	20	0.74	68	30	2900	4
XBD6.2/20-100L	20	0.62	66	30	2900	4
XBD13.1/20-100L	20	1.31	66	75	2900	4
XBD11.7/20-100L	20	1.17	66	55	2900	4
XBD10.4/20-100L	20	1.04	65	45	2900	4
XBD8.7/20-100L	20	0.87	63	37	2900	4
XBD15.2/20-100L	20	1.52	57	90	2900	4
XBD14.4/20-100L	20	1.44	75	75	2900	4
XBD13.6/20-100L	20	1.36	75	55	2900	4
XBD2.1/25-100L	25	0.21	76	11	2900	4.5
XBD1.6/25-100L	25	0.16	74	7.5	2900	4.5
XBD3.3/25-100L	25	0.33	76	15	2900	4.5
XBD2.8/25-100L	25	0.28	74	11	2900	4.5
XBD2.0/25-100L	25	0.2	72	11	2900	4.5
XBD5.1/25-100L	25	0.51	74	22	2900	4
XBD4.4/25-100L	25	0.44	73	18.5	2900	4
XBD3.5/25-100L	25	0.35	71	15	2900	4
XBD8.2/25-100L	25	0.82	69	37	2900	4
XBD7.0/25-100L	25	0.7	68	30	2900	4
XBD5.9/25-100L	25	0.59	66	30	2900	4
XBD12.6/25-100L	25	1.26	66	75	2900	4
XBD11.3/25-100L	25	1.13	66	55	2900	4
XBD10.1/25-100L	25	1.01	65	45	2900	4
XBD7.8/25-100L	25	0.78	63	37	2900	4
XBD15.0/25-100L	25	1.5	57	90	2900	4
XBD13.8/25-100L	25	1.38	75	75	2900	4
XBD13.0/25-100L	25	1.3	75	55	2900	4
XBD2.0/30-100L	30	0.2	76	11	2900	4.5
XBD1.2/30-100L	30	0.12	74	7.5	2900	4.5
XBD3.3/30-100L	30	0.33	76	15	2900	4.5
XBD2.8/30-100L	30	0.28	74	11	2900	4.5
XBD5.1/30-100L	30	0.51	74	22	2900	4
XBD4.4/30-100L	30	0.44	73	18.5	2900	4
XBD3.5/30-100L	30	0.35	71	15	2900	4
XBD8.2/30-100L	30	0.82	69	37	2900	4
XBD7.0/30-100L	30	0.7	68	30	2900	4
XBD5.9/30-100L	30	0.59	66	30	2900	4
XBD12.6/30-100L	30	1.26	66	75	2900	4
XBD11.3/30-100L	30	1.13	66	55	2900	4
XBD10.1/30-100L	30	1.01	65	45	2900	4
XBD7.8/30-100L	30	0.78	63	37	2900	4
XBD15.0/30-100L	30	1.5	57	90	2900	4
XBD13.8/30-100L	30	1.38	75	75	2900	4
XBD13.0/30-100L	30	1.3	75	55	2900	4
XBD2.1/40-125L	40	0.21	80	15	2900	4
XBD1.6/40-125L	40	0.16	77	11	2900	4
XBD3.4/40-125L	40	0.34	78	22	2900	4
XBD2.8/40-125L	40	0.28	76	18.5	2900	4
XBD2.4/40-125L	40	0.24	73	15	2900	4
XBD5.2/40-125L	40	0.52	77	37	2900	5.5
XBD4.5/40-125L	40	0.45	76	30	2900	5.5
XBD3.6/40-125L	40	0.36	75	22	2900	5.5
XBD8.4/40-125L	40	0.84	75	55	2900	5
XBD7.2/40-125L	40	0.72	74	45	2900	5.5
XBD5.8/40-125L	40	0.58	73	37	2900	5.5
XBD12.8/40-125L	40	1.28	70	90	2900	5
XBD11.2/40-125L	40	1.12	70	75	2900	5
XBD9.8/40-125L	40	0.98	69	75	2900	5
XBD8.8/40-125L	40	0.88	67	55	2900	5
XBD2.0/45-125L	45	0.2	80	15	2900	4
XBD1.5/45-125L	45	0.15	77	11	2900	4
XBD3.2/45-125L	45	0.32	78	22	2900	4
XBD2.6/45-125L	45	0.26	76	18.5	2900	4
XBD2.1/45-125L	45	0.21	73	15	2900	4
XBD5.0/45-125L	45	0.5	77	37	2900	5.5
XBD4.3/45-125L	45	0.43	76	30	2900	5.5
XBD3.4/45-125L	45	0.34	75	22	2900	5.5
XBD8.0/45-125L	45	0.8	75	55	2900	5
XBD6.9/45-125L	45	0.69	74	45	2900	5.5
XBD5.5/45-125L	45	0.55	73	37	2900	5.5
XBD12.5/45-125L	45	1.25	70	90	2900	5
XBD10.8/45-125L	45	1.08	70	75	2900	5
XBD9.6/45-125L	45	0.96	69	75	2900	5
XBD8.6/45-125L	45	0.86	67	55	2900	5
XBD2.1/50-150L	50	0.21	79	18.5	1450	3
XBD1.7/50-150L	50	0.17	78	15	1450	3
XBD1.3/50-150L	50	0.13	76	11	1450	3
XBD3.3/50-150L	50	0.33	78	30	1450	2.5
XBD2.8/50-150L	50	0.28	77	22	1450	3.5
XBD2.4/50-150L	50	0.24	76	18.5	1450	3.5
XBD5.2/50-150L	50	0.52	75	45	1450	3.5
XBD4.4/50-150L	50	0.44	74	37	1450	3.5
XBD3.7/50-150L	50	0.37	73	30	1450	3.5
XBD3.1/50-150L	50	0.31	71	22	1450	3.5
XBD8.2/50-150L	50	0.82	76	75	2900	4.5
XBD7.0/50-150L	50	0.7	75	55	2900	4.5
XBD5.9/50-150L	50	0.59	74	45	2900	4.5
XBD12.8/50-150L	50	1.28	73	110	2900	4.5
XBD11.0/50-150L	50	1.1	72	90	2900	4.5
XBD9.4/50-150L	50	0.94	70	75	2900	4.5
XBD2.0/55-200L	55	0.2	79	18.5	1450	3
XBD1.6/55-200L	55	0.16	78	15	1450	3
XBD1.2/55-200L	55	0.12	76	11	1450	3
XBD3.2/55-200L	55	0.32	78	30	1450	3.5
XBD2.7/55-200L	55	0.27	77	22	1450	3.5
XBD2.2/55-200L	55	0.22	76	18.5	1450	3.5
XBD5.0/55-200L	55	0.5	75	45	1450	3.5
XBD4.2/55-200L	55	0.42	74	37	1450	3.5
XBD3.5/55-200L	55	0.35	73	30	1450	3.5
XBD2.8/55-200L	55	0.28	71	22	1450	3.5
XBD2.0/100-200L	100	0.2	80	30	1450	4
XBD1.4/100-200L	100	0.14	78	22	1450	4
XBD1.0/100-200L	100	0.1	75	18.5	1450	4
XBD3.3/100-200L	100	0.33	80	55	1450	4
XBD2.8/100-200L	100	0.28	79	45	1450	4
XBD2.3/100-200L	100	0.23	78	37	1450	4
XBD5.1/100-200L	100	0.51	81	75	1450	4
XBD4.4/100-200L	100	0.44	80	75	1450	4
XBD3.5/100-200L	100	0.35	78	55	1450	5
XBD3.0/100-200L	100	0.3	76	45	1450	5
XBD2.0/150-250L	150	0.2	82	45	1450	5
XBD1.7/140-250L	140	0.17	80	37	1450	5
XBD3.2/140-250L	140	0.32	80	75	1450	5.5
XBD2.8/140-250L	140	0.28	78	55	1450	5.5
XBD2.1/140-250L	140	0.21	74	45	1450	5.5
XBD2.0/140-250L	140	0.2	78	37	1480	4.5
XBD5.0/140-250L	140	0.5	72	90	1480	4.5
XBD2.0/200-300L	200	0.2	83	55	1450	6
XBD2.8/200-300L	200	0.28	82	75	1480	5
XBD3.2/200-300L	200	0.32	84	90	1480	4.5
XBD4.4/200-300L	200	0.44	84	132	970	5
XBD4.2/200-300L	200	0.42	78	110	1480	5
XBD1.2/220-350L	220	0.12	83	37	1480	4.5
XBD2.0/220-350L	220	0.2	82	55	1480	4.5
XBD3.2/220-350L	220	0.32	84	90	1480	4.5
XBD5.0/220-350L	220	0.5	83	160	1480	4.5
