DBY型電動隔膜泵概述

揚子江泵業公司新研制開發的新型DBY型電動隔膜泵，采用BLY系列擺線針輪減速機傳動動力，替代傳統的渦輪渦桿減速機。同時，由于近年來隔膜材質取得了突破性的進展，使該系列電動隔膜泵可更廣泛地取代部分離心泵、螺桿泵、潛水泵、泥漿泵和雜質泵，應用于石油、化工、冶金、陶瓷等行業。

DBY型電動隔膜泵特點

1、結構緊湊、體積小、重量輕、裝拆方便；

2、傳動效率高；

3、運轉平穩、噪音低；

4、使用壽命長；

5、可無泄漏輸送介質；

6、可承受空載運行；

7、不需灌引水，能自吸；

8、通過性能好，大顆粒雜質、泥漿等均可毫不費力地通過；

9、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。

DBY型電動隔膜泵主要用途

1. 各種劇毒、易燃、易揮發液體。

2. 各種強酸、強堿、強腐蝕液體。

3. 可輸送較高溫度的介質150℃。

4. 作為各種壓濾機前級送壓裝置。

5. 熱水回收及循環。

6. 油罐車、油庫、油品裝卸。

7. 泵吸泡菜果醬、土豆泥、巧克力等。

8. 泵吸油漆、樹膠、顏料粘合劑。

9. 各種瓷器釉漿水泥灌漿灰漿泥漿。

10. 各種橡膠漿乳膠、有機溶劑、填料。

11. 用泵為油輪駁船清倉吸取倉內污水及剩油。

12. 啤酒花及發酵粉稀漿、糖漿、糖密。

13. 泵吸礦井、坑道、隧道、下水道中污水、沉淀物。

14. 各種特殊介質的吸送。

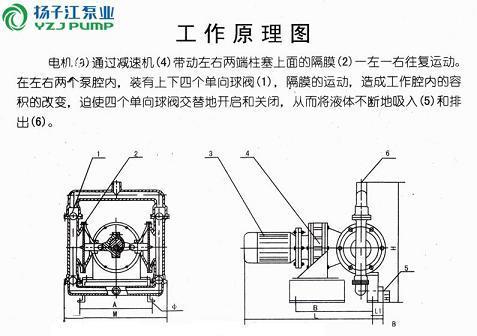

DBY型電動隔膜泵原理圖

DBY型電動隔膜泵性能參數

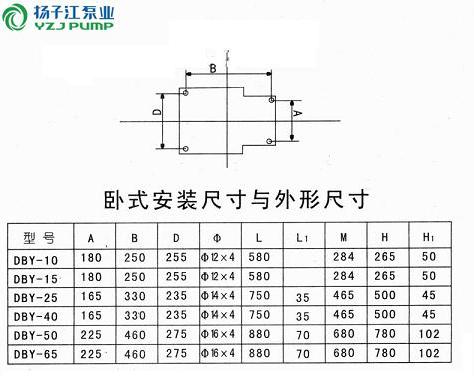

安裝尺寸與外形尺寸圖

注意事項

一、正確選用隔膜

本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：

1.丁晴隔膜；主要用于耐油場合。

2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。

3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。

4.食品橡膠，專用于食品飲料的輸送。

二、注意事項

1.不銹鋼電動隔膜泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。

2.應及時加油，保持潤滑系統正常運轉。

3.不銹鋼電動隔膜泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。

4.被輸送的介質及其溫度應在泵材允許范圍內。

5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈電動隔膜泵內積物，以免再開時損壞。

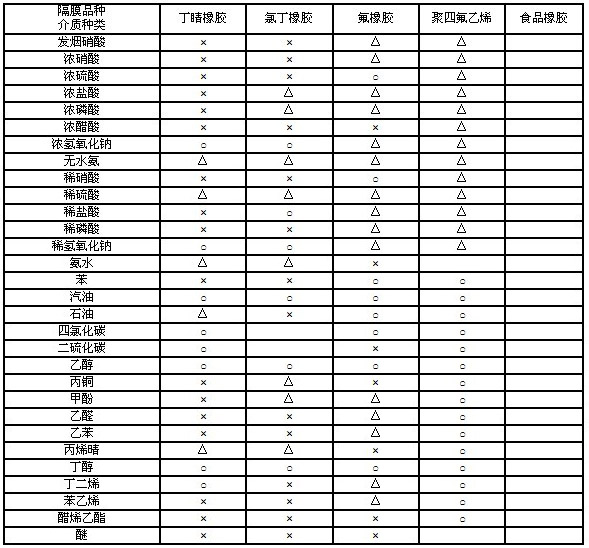

幾種隔膜材料特性:
