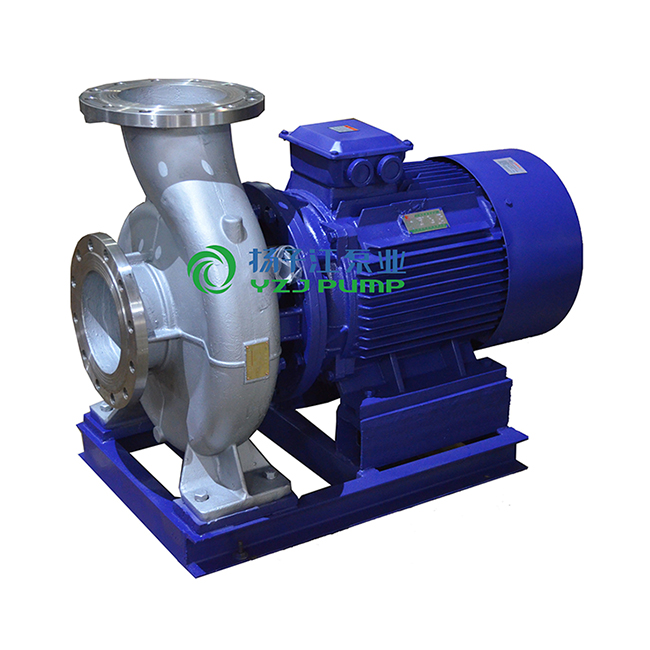

ISWH型臥式單級不銹鋼管道離心泵

ISWH臥式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+105℃。

說明書下載管道泵系列實物圖標牌合格證產品視頻

下一個[ISWH變頻臥式不銹鋼管道離心泵]上一個：[ISWB型臥式單級防爆管道離心泵]

ISWH臥式不銹鋼管道離心泵產品概述

ISWH臥式單級單吸化工離心泵，是在ISW基礎上派聲生出適用耐腐蝕性化工泵。該系列泵性能優、可靠性高、壽命長、結構合理、外形美觀，具有行業領先水平。

ISWH臥式不銹鋼管道離心泵產品用途

ISWH臥式不銹鋼管道離心泵產品工作條件

1、吸入壓力≤1．6MPa，或泵系統高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。

ISWH臥式不銹鋼管道離心泵產品產品特點

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承，簡易方便。

占地更�。撼隹诳上蜃�、向右、向上三個方向，便于管道布置安裝，節省空間。

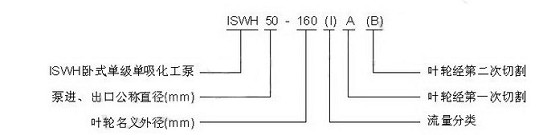

ISWH臥式不銹鋼管道離心泵型號意義

ISWH臥式不銹鋼管道離心泵的性能參數

高轉速：

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)	效率 (%)	汽蝕余量 (m)
15-80	1.5	8	0.18	2900	34	2.3
20-110	2.5	15	0.37	2900	34	2.3
20-160	2.5	32	1.1	2900	25	2.3
25-110	4	15	0.55	2900	42	2.3
25-125	4	20	0.75	2900	36	2.3
25-125A	3.6	16	0.55	2900	35	2.3
25-160	4	32	1.5	2900	32	2.3
25-160A	3.7	28	1.1	2900	31	2.3
32-100	4.5	12.5	0.55	2900	56	2.3
32-100(I)	6.3	12.5	1.1	2900	54	2.0
32-125	4.5	20	0.75	2900	45	2.3
32-125(I)	6.3	20	1.1	2900	43	2.3
32-125A	4.0	16	0.55	2900	43	2.3
32-160	4.5	32	1.1	2900	44	2.3
32-160A	4.5	25	1.1	2900	42	2.3
32-160(I)	6.3	32	2.2	2900	42	2.3
32-200	4.5	50	3	2900	45	2.3
32-200A	4	40	2.2	2900	40	2.3
32-200(I)	6.3	50	4	2900	33	2.0
40-100	6.3	12.5	0.55	2900	54	2.3
40-100A	5.6	10	0.37	2900	52	2.3
40-125	6.3	20	1.1	2900	46	2.3
40-125A	5.6	16	0.75	2900	45	2.3
40-160	6.3	32	2.2	2900	40	2.3
40-160A	5.9	28	1.5	2900	39	2.3
40-160B	5.2	24	1.1	2900	38	2.3
40-200	6.3	50	4	2900	33	2.3
40-200A	5.9	44	3	2900	31	2.3
40-200B	5.5	38	2.2	2900	29	2.3
40-250	6.3	80	7.5	2900	28	2.3
40-250A	5.9	70	5.5	2900	28	2.3
40-250B	5.5	60	4	2900	27	2.3
40-100(I)	12.5	12.5	1.1	2900	62	2.3
40-125(I)	12.5	20	1.5	2900	60	2.3
40-125(I)A	11.2	17.2	1.1	2900	58	2.3
40-160(I)	12.5	32	3	2900	52	2.3
40-160(I)A	11.7	28	2.2	2900	51	2.3
40-160(I)B	10.5	22.5	1.5	2900	50	2.3
40-200(I)	12.5	50	5.5	2900	46	2.3
40-200(I)A	11.7	40	4	2900	45	2.3
40-200(I)B	10.5	35	3	2900	44	2.3
40-250(I)	12.5	80	11	2900	38	2.3
40-250(I)A	11.7	70	7.5	2900	38	2.3
40-250(I)B	10.8	60	7.5	2900	37	2.3
50-100	12.5	12.5	1.1	2900	62	2.3
50-125	12.5	20	1.5	2900	58	2.3
50-125A	11.2	17.2	1.1	2900	57	2.3
50-160	12.5	32	3	2900	52	2.3
50-160A	11.7	28	2.2	2900	51	2.3
50-160B	10.5	22.5	1.5	2900	50	2.3
50-200	12.5	50	5.5	2900	46	2.3
50-200A	11.7	44.5	4	2900	45	2.3
50-200B	10.5	35	3	2900	44	2.3
50-250	12.5	80	11	2900	38	2.3
50-250A	11.7	70	7.5	2900	38	2.3
50-250B	10.8	60	7.5	2900	37	2.3
50-100(I)	25	12.5	1.5	2900	69	2.5
50-100(I)A	22.4	10	1.1	2900	67	2.5
50-125(I)	25	20	3	2900	68	2.5
50-125(I)A	22.4	16	2.2	2900	66	2.5
50-160(I)	25	32	4	2900	63	2.5
50-160(I)A	23.4	28	4	2900	62	2.5
50-160(I)B	21.6	24	3	2900	58	2.5
50-200(I)	25	50	7.5	2900	58	2.5
50-200(I)A	23.4	44	7.5	2900	57	2.5
50-200(I)B	21.6	37	5.5	2900	55	2.5

50-250(I)	25	80	15	2900	50	2.5
50-250(I)A	23.4	70	11	2900	50	2.5
50-250(I)B	21.6	60	11	2900	49	2.5
50-315(I)	25	125	30	2900	40	2.5
50-315(I)A	23.4	110	22	2900	40	2.5
50-315(I)B	21.6	93	18.5	2900	39	2.5
65-100	25	12.5	1.5	2900	69	2.5
65-100A	22.4	10	1.1	2900	67	2.5
65-125	25	20	3	2900	68	2.5
65-125A	22.4	16	2.2	2900	66	2.5
65-160	25	32	4	2900	63	2.5
65-160A	23.4	28	4	2900	62	2.5
65-160B	21.6	24	3	2900	58	2.5
65-200	25	50	7.5	2900	58	2.5
65-200A	23.4	44	7.5	2900	57	2.5
65-200B	21.6	37	5.5	2900	55	2.5
65-250	25	80	15	2900	50	2.5
65-250A	23.4	70	11	2900	50	2.5
65-250B	21.6	60	11	2900	49	2.5
65-315	25	125	30	2900	40	2.5
65-315A	23.4	110	22	2900	40	2.5
65-315B	21.6	93	18.5	2900	39	2.5
65-100(I)	50	12.5	3	2900	73	3.0
65-100(I)A	44.8	10	2.2	2900	72	3.0
65-125(I)	50	20	5.5	2900	72.5	3.0
65-125(I)A	44.8	16	4	2900	71	3.0
65-160(I)	50	32	7.5	2900	71	3.0
65-160(I)A	46.8	28	7.5	2900	70	3.0
65-160(I)B	43.2	24	5.5	2900	69	3.0
65-200(I)	50	50	15	2900	67	3.0
65-200(I)A	46.8	44	11	2900	66	3.0
65-200(I)B	43	37	7.5	2900	65	3.0
65-250(I)	50	80	22	2900	59	3.0
65-250(I)A	46.8	70	18.5	2900	59	3.0
65-250(I)B	43	60	15	2900	58	3.0
65-315(I)	50	125	37	2900	54	3.0
65-315(I)A	45.8	105	30	2900	54	3.0
65-315(I)B	43	93	30	2900	53	3.0
80-100	50	12.5	3	2900	73	3.0
80-100A	44.8	10	2.2	2900	72	3.0

80-125	50	20	5.5	2900	72.5	3.0
80-125A	44.8	16	4	2900	71	3.0
80-160	50	32	7.5	2900	71	3.0
80-160A	46.8	28	7.5	2900	70	3.0
80-160B	43.2	24	5.5	2900	69	3.0
80-200	50	50	15	2900	67	3.0
80-200A	46.8	44	11	2900	66	3.0
80-200B	43	37	7.5	2900	65	3.0
80-250	50	80	22	2900	59	3.0
80-250A	46.8	70	18.5	2900	59	3.0
80-250B	43	60	15	2900	58	3.0
80-315	50	125	37	2900	54	3.0
80-315A	45.8	105	30	2900	54	3.0
80-315B	43	93	30	2900	53	3.0
80-315C	41	85	22	2900	51	3.0
80-350	50	150	55	2900	66	3.0
80-350A	44	142	45	2900	65	3.0
80-350B	40	135	37	2900	63	3.0
80-100(I)	100	12.5	5.5	2900	76	4.5
80-100(I)A	89	10	4	2900	74	4.5
80-125(I)	100	20	11	2900	76	4.5
80-125(I)A	89	16	7.5	2900	74	4.5
80-160(I)	100	32	15	2900	76	4.5
80-160(I)A	93.5	28	11	2900	74	4.5
80-160(I)B	86.4	24	11	2900	72	4.5
80-200(I)	100	50	22	2900	74	4.0
80-200(I)A	93.5	44	18.5	2900	73	4.0
80-200(I)B	86.4	37	15	2900	71	4.0
80-250(I)	100	80	37	2900	69	4.0
80-250(I)A	93.5	70	30	2900	68	4.0
80-250(I)B	86.4	60	30	2900	66	4.0
80-315(I)	100	125	75	2900	66	4.0
80-315(I)A	93.5	110	55	2900	66	4.0
80-315(I)B	86.4	93	45	2900	65	4.0
80-315(I)C	82	85	37	2900	63	4.0
100-100	100	12.5	5.5	2900	76	4.5
100-100A	89	10	4	2900	74	4.5
100-125	100	20	11	2900	76	4.5
100-125A	89	16	7.5	2900	74	4.5
100-160	100	32	15	2900	76	4.5

100-160A	93.5	28	11	2900	74	4.5
100-160B	86.4	24	11	2900	72	4.5
100-200	100	50	22	2900	74	4.0
100-200A	93.5	44	18.5	2900	73	4.0
100-200B	86.4	37	15	2900	71	4.0
100-250	100	80	37	2900	69	4.0
100-250A	93.5	70	30	2900	68	4.0
100-250B	86.4	60	30	2900	66	4.0
100-315	100	125	75	2900	66	4.0
100-315A	93.5	110	55	2900	66	4.0
100-315B	86.4	93	45	2900	65	4.0
100-100(I)	160	12.5	11	2900	73	4.5
100-125(I)	160	20	15	2900	74	4.5
100-125(I)A	143	16	11	2900	72	4.5
100-160(I)	160	32	22	2900	79	5.6
100-160(I)A	150	28	18.5	2900	76	5.0
100-200(I)	160	50	37	2900	79	5.2
100-200(I)A	150	45	30	2900	74	4.5
100-200(I)B	138	40	22	2900	72	4.5
100-250(I)	160	80	55	2900	77	4.8
100-250(I)A	140	70	45	2900	72	4.5
100-250(I)B	100	65	37	2900	70	4.5
100-350	100	150	90	2900	57	4.0
100-350A	87	142	75	2900	75	4.0
100-350B	82	135	55	2900	75	4.0
125-100	160	12.5	11	2900	82	4.0
125-100A	143	10	7.5	2900	77	4.0
125-125	160	20	15	2900	80	4.0
125-125A	143	16	11	2900	77	4.0
125-160	200	32	30	2900	78	4.0
125-160A	187	28	22	2900	76	4.0
125-160B	180	24.5	18.5	2900	73	4.0
125-200	200	50	45	2900	77	5.5
125-200A	187	44	37	2900	76	5.5
125-200B	172	37	30	2900	75	5.5
125-250	200	80	75	2900	75	5.0
125-250A	187	70	55	2900	74	5.5
125-250B	172	60	45	2900	73	5.5
125-315	200	125	110	2900	70	5.0
125-315A	187	110	90	2900	70	5.0
125-315B	172	93	75	2900	69	5.0
125-315C	160	78	55	2900	67	5.0
150-125	160	20	11	2900	76	4.0
150-125A	150	16	7.5	2900	77	4.0
150-160	160	32	22	2900	75	4.0
150-160A	150	28	18.5	2900	76	4.0
150-160B	140	24	15	2900	73	4.0
150-200	160	50	37	2900	77	5.5
150-200A	150	44	30	2900	76	5.5
150-200B	140	38	22	2900	75	5.5
150-250	200	80	75	2900	75	5.0
150-250A	187	70	55	2900	74	5.5
150-250B	172	60	45	2900	73	5.5
150-315	200	125	110	2900	70	5.0
150-315A	187	110	90	2900	70	5.0
150-315B	172	93	75	2900	69	5.0

低轉速：

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)
40-125(I)	6.3	5	0.55	1450
40-160(I)	6.3	8	0.55	1450
40-160(I)A	5.5	6	0.55	1450
40-200(I)	6.3	12.5	0.75	1450
40-200(I)A	5.8	11	0.55	1450
40-250(I)	6.3	20	1.5	1450
40-250(I)A	5.8	17	1.1	1450
50-125	6.3	5	0.55	1450
50-160	6.3	8	0.55	1450
50-160A	5.5	6	0.55	1450
50-200	6.3	12.5	0.75	1450
50-200A	5.8	11	0.55	1450
50-250	6.3	20	1.5	1450
50-250A	5.8	17	1.1	1450
50-125(I)	12.5	5	0.55	1450
50-160(I)	12.5	8	0.75	1450
50-160(I)A	11	6	0.55	1450
50-200(I)	12.5	12.5	1.1	1450
50-200(I)A	11.2	10	0.75	1450
50-250(I)	12.5	20	2.2	1450
50-250(I)A	11.7	17.5	1.5	1450
50-250(I)B	10	13	1.1	1450
50-315(I)	12.5	32	4	1450
50-315(I)A	11.7	28	3	1450
50-315(I)B	10	21	3	1450
65-125	12.5	5	0.55	1450
65-160	12.5	8	0.75	1450
65-160A	11	6	0.55	1450
65-200	12.5	12.5	1.1	1450
65-200A	11.2	10	0.75	1450
65-250	12.5	20	2.2	1450
65-250A	11.7	17.5	1.5	1450
65-250B	10	13	1.1	1450
65-315	12.5	32	4	1450
65-315A	11.7	28	3	1450
65-315B	10	21	3	1450
65-125(I)	25	5	0.75	1450
65-160(I)	25	8	1.5	1450
65-160(I)A	22	6	1.1	1450
65-200(I)	25	12.5	2.2	1450
65-200(I)A	23.3	11	1.5	1450
65-250(I)	25	20	3	1450
65-250(I)A	22.2	15.8	2.2	1450
65-250(I)B	20	12.8	1.54	1450
65-315(I)	25	32	5.5	1450
65-315(I)A	22.5	26	4	1450
65-315(I)B	20	21	3	1450
80-125	25	5	0.75	1450
80-160	25	8	1.5	1450
80-160A	22	6	1.1	1450
80-200	25	12.5	2.2	1450
80-200A	23.3	11	1.5	1450
80-250	25	20	3	1450
80-250A	22.2	15.8	2.2	1450
80-250B	20	12.8	1.5	1450
80-315	25	32	5.5	1450
80-315A	22.5	26	4	1450
80-315B	20	21	3	1450
80-125(I)	50	5	1.5	1450
80-160(I)	50	8	2.2	1450

80-160(I)A	44.7	6	1.5	1450
80-160(I)B	43.2	5.8	1.5	1450
80-200(I)	50	12.5	4	1450
80-200(I)A	44.7	10	3	1450
80-250(I)	50	20	5.5	1450
80-250(I)A	46	17	4	1450
80-250(I)B	40.5	13	3	1450
80-315(I)	50	32	11	1450
80-315(I)A	46	27.9	7.5	1450
80-315(I)B	40.5	21	5.5	1450
100-125	50	5	1.5	1450
100-160	50	8	2.2	1450
100-160A	46	6	1.5	1450
100-200	50	12.5	4	1450
100-200A	44.7	10	3	1450
100-250	50	20	5.5	1450
100-250A	46	17	4	1450
100-250B	40.5	13	3	1450
100-315	50	32	11	1450
100-315A	46	27.9	7.5	1450
100-315B	40.5	21	5.5	1450
100-125(I)	80	5	2.2	1450
100-160(I)	80	8	3	1450
100-160(I)A	72	6.5	2.2	1450
100-200(I)	80	12.5	5.5	1450
100-200(I)A	72	10	4	1450
100-250(I)	80	20	11	1450
100-250(I)A	75	17.5	7.5	1450
100-250(I)B	69	15	5.5	1450
100-315(I)	80	32	15	1450
100-315(I)A	75	27.5	11	1450
100-315(I)B	70	24	11	1450
100-400(I)	80	50	22	1450
100-400(I)A	75	44	18.5	1450
100-400(I)B	70	38	15	1450
125-125	100	5	2.2	1450
125-160	100	8	4	1450
125-160A	87	6	4	1450
125-200	100	12.5	7.5	1450
125-200A	89	10	5.5	1450
125-250	100	220	11	1450
125-250A	93.5	17.5	7.5	1450
125-250B	87	15	7.5	1450
125-315	100	32	15	1450
125-315A	91	27	11	1450
125-315B	87	24	11	1450
125-400	100	50	30	1450
125-400A	94	44	22	1450
125-400B	87	37.5	18.5	1450
125-200(I)	160	12.5	11	1450
125-200(I)A	143	10	7.5	1450
125-250(I)	160	20	15	1450
125-250(I)A	147	17	11	1450
125-250(I)B	134	14	7.5	1450
125-315(I)	160	32	22	1450
125-315(I)A	150	28	18.5	1450
125-315(I)B	138	24	15	1450
125-400(I)	160	50	37	1450
125-400(I)A	150	44	30	1450
125-400(I)B	138	38	30	1450
150-200	160	12.5	11	1450
150-200A	143	10	7.5	1450
150-250	160	20	15	1450
150-250A	147	17	11	1450
150-250B	134	14	7.5	1450
150-315	160	32	22	1450
150-315A	150	28	18.5	1450
150-315B	138	24	15	1450
150-400	160	50	37	1450
150-400A	150	44	30	1450
150-400B	138	38	30	1450
150-200(I)	200	12.5	15	1450
150-200(I)A	179	10	11	1450
150-250(I)	200	20	18.5	1450
150-250(I)A	187	17.5	15	1450
150-250(I)B	173	14	11	1450
150-315(I)	200	32	30	1450
150-315(I)A	187	28	22	1450
150-315(I)B	173	24	18.5	1450
150-400(I)	200	50	45	1450

150-400(I)A	187	44	37	1450
150-400(I)B	173	37.5	30	1450
200-200	200	12.5	15	1450
200-200A	179	10	11	1450
200-250	200	20	18.5	1450
200-250A	187	17.5	15	1450
200-250B	173	14	11	1450
200-315	200	32	30	1450
200-315A	187	28	22	1450
200-315B	173	24	18.5	1450
200-400	200	50	45	1450
200-400A	187	44	37	1450
200-400B	173	37.5	30	1450
200-200(I)	400	12.5	22	1450
200-200(I)A	358	10	18.5	1450
200-250(I)	400	20	30	1450
200-250(I)A	358	16	22	1450
200-250(I)B	322	13	18.5	1450
200-315(I)	400	32	55	1450
200-315(I)A	374	28	45	1450
200-315(I)B	346	24	37	1450
200-400(I)	400	50	90	1450
200-400(I)A	374	44	75	1450
200-400(I)B	347	38	55	1450
200-400(I)C	320	32	45	1450
250-250	550	20	45	1450
250-250A	490	16	37	1450
250-315	550	32	75	1450
250-315A	515	28	55	1450
250-315B	476	24	45	1450
250-400	550	50	110	1450
250-400A	515	44	90	1450
250-400B	476	37.5	75	1450
300-400	720	50	132	1450
300-400A	662	44	110	1450
300-400B	609	38	90	1450
300-400C	561	33	75	1450
300-460	720	65	200	1450
300-460A	662	55	160	1450
300-460B	609	45	110	1450
300-460C	561	38	90	1450
300-510	720	80	250	1450
300-510A	662	70.5	200	1450
300-510B	609	62	160	1450
300-510C	561	54.5	132	1450
300-235	720	18	55	970
300-235A	657	15	45	970
300-300	720	28	75	970
300-300A	666	24	75	970
300-300B	623	21	55	970
300-380	720	44	132	970
300-380A	666	38	110	970
300-380B	623	33	90	970
350-250	800	20	75	970
350-250A	715	16	55	970
350-315	800	32	90	970
350-315A	748	28	75	970
350-315B	692	24	75	970
350-400	800	50	160	970
350-400A	750	44	132	970
350-400B	697	38	110	970
400-400	1080	12.5	55	970
400-400A	966	10	45	970
400-500	1080	20	90	970
400-500A	966	17	75	970
400-500B	935	15	55	970
400-625	1080	32	132	970
400-625A	996	27	110	970
400-625B	935	24	90	970
500-400	1200	12.5	75	970
500-400A	1073	10	55	970
500-500	1200	20	110	970
500-500A	1106	17	90	970
500-500B	1040	15	75	970
500-625	1200	32	160	970
500-625A	1106	27	132	970
500-625B	1040	24	110	970

ISWH臥式不銹鋼管道離心泵常見故障及排除方法

故障現象	故障原因	排除方法
1、ISWH臥式不銹鋼管道離心泵不出水	a、進出口閥門未打開，進出管路堵塞，流道葉輪堵塞。 b、電機運行方向不對，電機缺相轉速很慢。 C、吸入管漏氣。 d、泵沒灌滿液體，泵腔內有空氣。 e、進口供水不足，吸程過高，底閥漏水。 f、管路阻力過大，泵選型不當。	a、檢查，去除堵塞物。 b、調整電機方向，緊固電機接線。 C、擰緊各密封面，排除漏氣。 d、灌滿液體并打開排氣閥，排盡空氣。 e、停機，檢查、調整(并網自來水管或帶吸程使用易出現此現象)。 f、減少管路彎道，重新選泵。
2、ISWH臥式不銹鋼管道離心泵流量不足	a、先按1．原因檢查。 b、管道、泵流道葉輪部分堵塞，水垢陳積，閥門開度不足。 C、電壓偏低。 d、葉輪磨損。	a、先按1．排除。 b、去除堵塞物，重新調整閥門開度。 C、穩壓。 d、更換葉輪。
3、ISWH臥式不銹鋼管道離心泵功率過大	a、超過額定流量使用。 b、吸程過高。 C、泵軸承磨損。	a、調節流量，關小出口閥門。 b、降低。 C、更換軸承。
4、ISWH臥式不銹鋼管道離心泵雜音振動	a、管路支撐不穩。 b、液體混有氣體。 C、產生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。	a、穩固管路。 b、提高吸入壓力排氣。 C、降低真空度。 d、更換軸承。 e、調整按5。
5、ISWH臥式不銹鋼管道離心泵電機發熱	a、流量過大，超載運行。 b、碰擦。 C、電機軸承損壞。 d、電壓不足。	a、關小出口閥。 b、檢查排除。 C、更換軸承。 d、穩壓。
6、ISWH臥式不銹鋼管道離心泵漏水	a、機械密封磨損。 b、泵體有砂孔或破裂。 C、密封面不平整。 d、安裝螺栓松懈。	a、更換。 b、焊補或更換。 C、修整。 d、緊固。

ISWH臥式不銹鋼管道離心泵維護保養

(一) ISWH臥式不銹鋼管道離心泵運行中的維護和保養：

1、進水管路必須高度密封。

2、禁止ISWH臥式不銹鋼管道離心泵在汽蝕狀態下長期運行。

3、禁止ISWH臥式不銹鋼管道離心泵在大流量運行時，電機超電流長期運行。

4、定時檢查泵運行中電機電流值，盡量使泵能在標準下工作。

5、ISWH臥式不銹鋼管道離心泵在運行過程中應有專人看管，以免發生意外。

6、ISWH臥式不銹鋼管道離心泵每運行500小時應對軸承進行加油。電機功率大于11kW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。

7、ISWH臥式不銹鋼管道離心泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

(二) ISWH臥式不銹鋼管道離心泵機械密封維護與保養：

1、機械密封潤滑應清潔無固體顆粒。

2、嚴禁機械密封在干磨情況下工作。

3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。

ISWH臥式不銹鋼管道離心泵使用

(一ISWH臥式不銹鋼管道離心泵起動、運轉：

1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。

2、用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。

3、灌水排氣，打開進口閥，使液體充分進入泵腔內，直至整個管路充滿液體，并保證進口管路的密封性。

4、ISWD型臥式單級低轉速離心泵關閉出口閥，以減少起動電流。

5、接通電源，點起動確定正確運行方向，從電機風葉端看為順時針旋轉。

6、逐步調節出口閥的開度，盡量使泵在額定狀態下工作。

7、ISWD型臥式單級低轉速離心泵在運轉過程中，如發現噪音或不尋常的聲音時，應立即停車檢查。

8、正常機械密封泄漏應小于3滴／分，檢查電機，軸承處溫升<70℃，超過此值應檢查原因。

(二)ISWH臥式不銹鋼管道離心泵停車：

1、關閉吐出管路閥門。

2、切斷電源，停止電機運行。

3、關閉進口閥。

4、ISWD型臥式單級低轉速離心泵長期停用，應放盡泵內液體。

ISWH臥式不銹鋼管道離心泵安裝說明

1、ISWH臥式不銹鋼管道離心泵安裝前應檢查水泵和電機有無損傷，ISWH臥式不銹鋼管道離心泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免ISWH臥式不銹鋼管道離心泵運行時損壞葉輪和泵體。

2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。

3、ISWH臥式不銹鋼管道離心泵與電機是整體結構，安裝時無需找正，十分方便。

4、當輸送熱水液體時，為了不使泵承受管路的熱變，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。

5、ISWH臥式不銹鋼管道離心泵體兩端法蘭規格均按1．6MPa標準確定，所以配備管路時應規格相同。

6、為了不使雜質進入ISWD型臥式單級低轉速離心泵內而堵塞流道影響性能，應在ISWH臥式不銹鋼管道離心泵進口前面安裝比吸入管截面積大3-4倍的過濾器。

7、排出管路如裝逆止閥應裝在閘閥的外面。

8、ISWH臥式不銹鋼管道離心泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。

9、為了維修方便和使用安全，在ISWH臥式不銹鋼管道離心泵的進、出口管路上各安裝一只調節閥及在ISWH臥式不銹鋼管道離心泵出口附近安裝一只壓力表，以保證ISWH臥式不銹鋼管道離心泵在額定范圍內運行，確保ISWH臥式不銹鋼管道離心泵的正常運行和使用壽命。

10、安裝完畢后ISWH臥式不銹鋼管道離心泵盤動泵軸，葉輪應無摩擦和卡死現象。

相關產品
