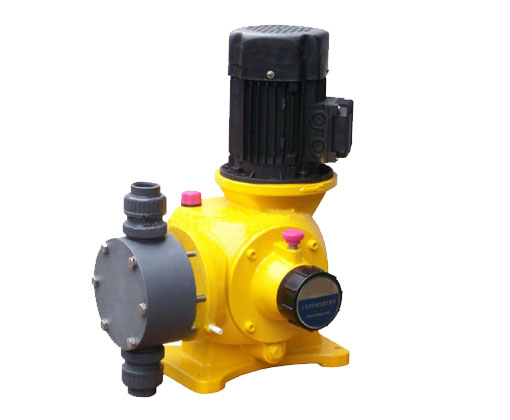

JZM-A系列機械隔膜計量泵
機械隔膜計量泵是電機通過直聯傳動帶動蝸輪蝸桿副作變速運動，在曲柄連桿機構的作用下，將旋轉運動轉變?yōu)橥鶑?fù)直線運動�；瑮U與膜片直接連接，工作時滑桿往復運動時直接推（拉）動膜片來回鼓動，通過泵頭上的單向閥啟閉作用完成吸排目的，達到輸送液體的功能。
目錄
JZM-A系列機械隔膜計量泵特點
1、可變偏心滑軸調節機構，曲柄連桿傳動。
2、大排量：Q=1200L/h
3、大額定排壓P2=0.35Mpa
4、機械驅動PTFE膠片
5、手動/自動沖程調節/數字變頻控制可選，實現外部信號自動控制。
6、多種材質泵頭可選有PVC、PVDF、PTFE、304、316L合金等
7、適用介質溫度-10℃～100℃
8、沖程在靜態及動態條件下均可調節
9、可選雙隔膜泵頭/帶隔膜破裂報警
10、泵流量調節范圍10—100％。流量精度＜±1％
11、泵頭過流可選熱夾套型
JZM-A系列機械隔膜計量泵數據表
|
型號 MOde |
額定 流量 (L/h) |
大
壓力 |
泵速 |
隔膜 |
行程 |
進出口直徑 |
電機功率 |
重 量 |
|
JZM-A82/1 |
82 |
1.0 |
36 |
Ф110/70 |
12
|
DN15 |
|
30-40 |
|
JZM-A167/1 |
167 |
72 |
||||||
|
JZM-A237/1 |
237 |
102 |
||||||
|
JZM-A334/1 |
334 |
135 |
DN25 |
|||||
|
JZM-A410/1 |
410 |
180 |
||||||
|
JZM-A460/0.7 |
460 |
0.7 |
144 |
Ф110/80 |
||||
|
JZM-A580/0.7 |
580 |
180 |
||||||
|
JZM-A656/0.35 |
656 |
0.35 |
102 |
Ф162/115 |
|
0.75kw |
||
|
JZM-A940/0.35 |
940 |
144 |
DN40 |
|||||
|
JZM-A1200/0.35 |
1200 |
180 |
