產品概述

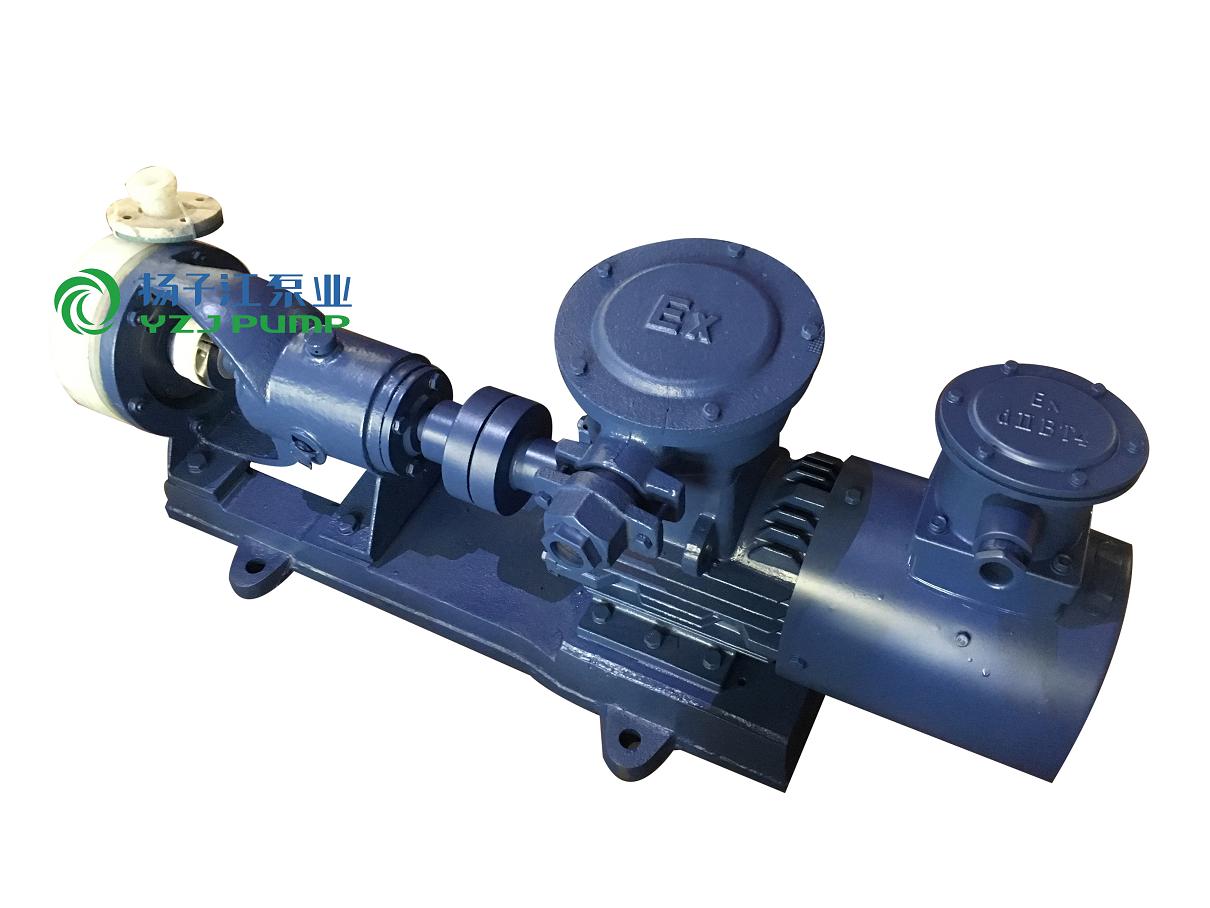

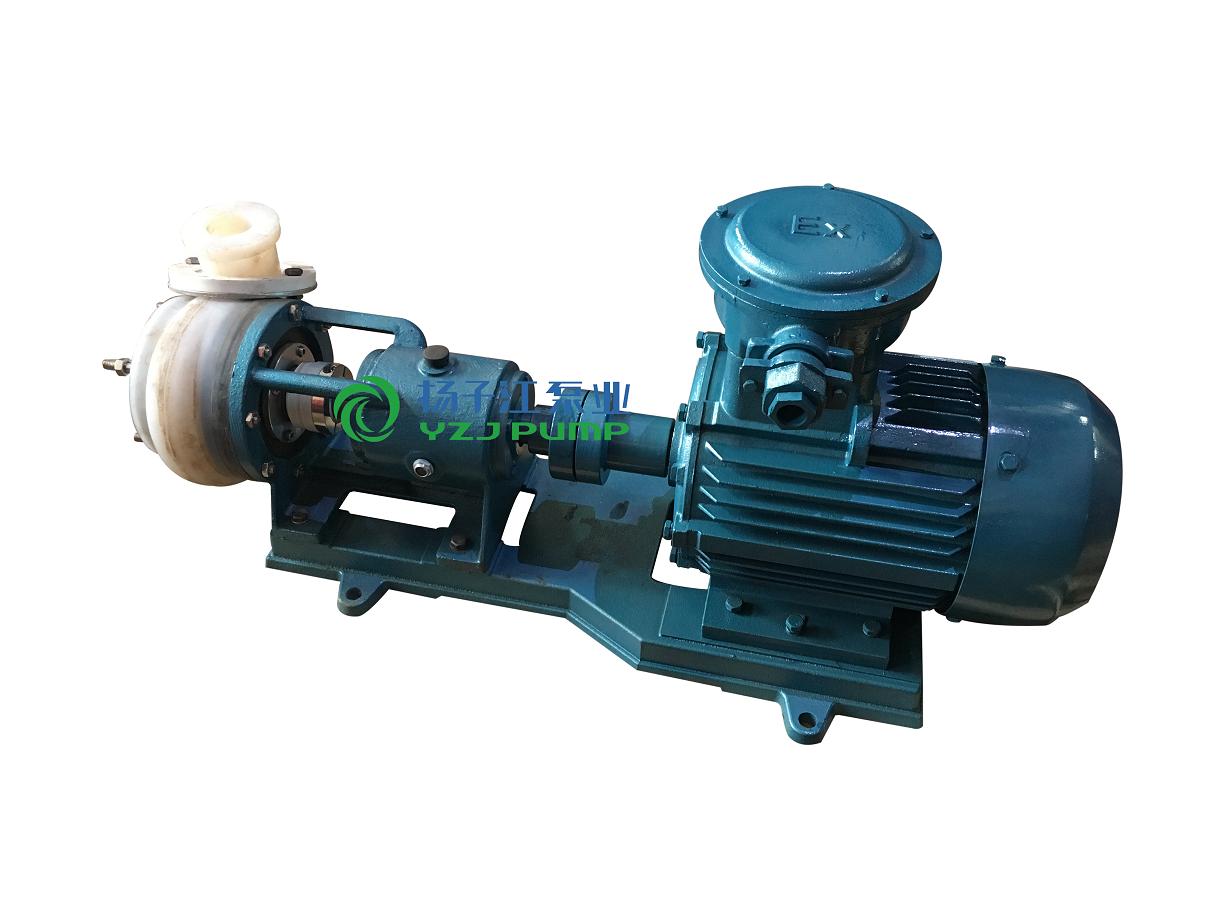

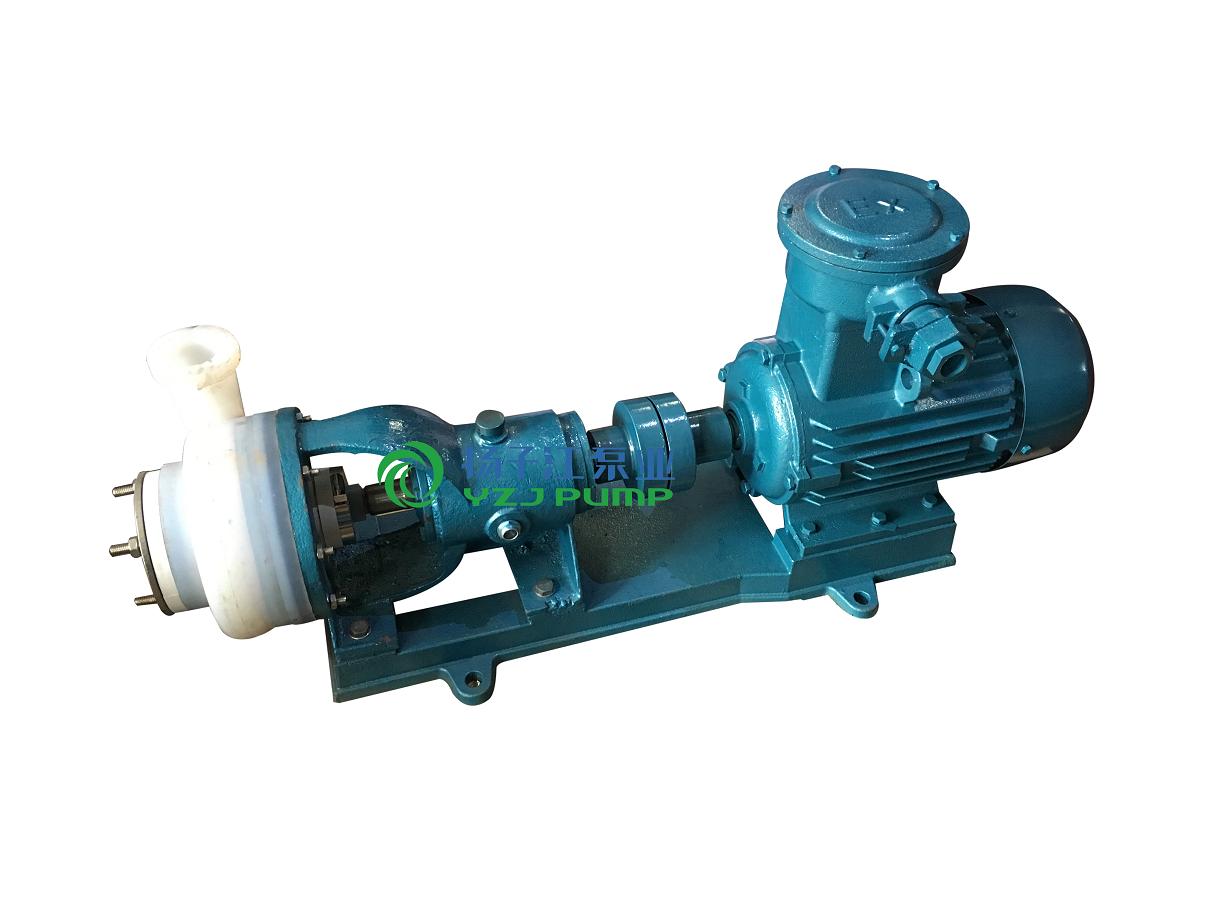

1、我廠生產的FSB-L型氟塑料合金泵。適用于在,85℃--+200℃溫度條件下輸送物理性類似于水的介質:酸、氧化劑及腐蝕性介質(禁輸快速硬質結晶體介質),過流部分全部采用塑料合金(聚四氟乙烯和聚全氟乙丙烯等多種材料)經過合理配方、模壓1、我廠生產的FSB-L型氟塑料合金泵。適用于在,85℃--+200℃溫度條件下輸送物理性類似于水的介質:酸、氧化劑及腐蝕性介質(禁輸快速硬質結晶體介質),過流部分全部采用塑料合金(聚四氟乙烯和聚全氟乙丙烯等多種材料)經過合理配方、模壓、加工而成,它集多種塑料之優點,具有特強的耐腐蝕性,并具有機械強度高、不老化、無毒素分解等優點。

2、泵的設計說明:FSB型和FSB-L型是本廠采用特種泵加工工藝聯合精心設計的新型塑料合金耐腐蝕系列產品,該產品具有設計合理、結構緊湊、性能可靠、使用維修方便、節約能源等優點。

3、FSB型和FSB.L型塑料合金泵系列產品的生產、制造及驗收規范,嚴格執行了有關標準并臺臺檢測、備案待查,以保證系列產品的質量。該產品廣泛適用于化工、石油、制藥、農藥、染料、油漆、冶煉、造紙、電鍍、食品等行業。密封采用自制和英國格蘭盤根分司與國內聯合生產的機械密封,使用幾年來該產品在市場上享有耐腐蝕之的美名。目前,是杜絕跑、冒、滴、漏建設文明工廠的理想和防腐輸送設備。

4、性能范圍與型號說明:FSB型和FSB.L型系列耐腐蝕泵,全系列共19個規格。流量范圍1.5.loom3/時,揚程范圍10.50m。

型號意義說明

氟塑料合金的耐腐蝕性能

性能技術參數

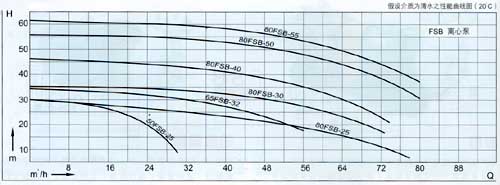

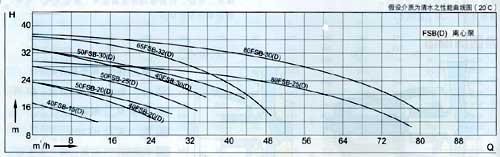

性能曲線圖

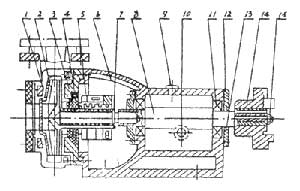

結構和工作原理

1、泵體2、葉輪3、后蓋4、壓蓋5、密封件6、托架7、圓螺母
8、泵軸油蓋l0、劉i鏡i!、軸承l(wèi)2、軸承壓蓋13、油封14、聯軸器l5、拉桿

A、FSB.L型氟塑料合金由泵體、葉輪、后蓋、密封件、托架、泵軸、軸承、聯軸器、拉軒、螺母、底板組成。

1、泵體:左右兩邊連接部分內埋鋼質法蘭圈各一只模壓氟塑料合金制成。

2、后蓋:右邊一側內埋一只鋼板模壓氟塑料合金制成。

3、采用接葉輪軸連接方法、金屬軸為優質鋼精加工后外包氟塑料合金模壓而成,使葉輪與金屬接軸牢固地結為一體,保證軸根與葉輪后部承受旋轉時的扭矩力,這樣介質浸濕部分全部為氟塑料合金。

4、機械密封:采用英國格蘭盤根公司與國內廠家聯合生產的(WB2型、ST型)不用冷卻水可調式端面密封新技術、由F50.1、高純度三氯化鋁陶瓷、填充囚氟、石墨等材料制成。

B、工作原理:由電動機通過彈性聯軸器直聯泵軸帶動葉輪旋轉。葉輪軸根部與泵軸通過莫氏錐度經拉軒穿過泵軸中心至連軸尾部處螺母吊緊而轉動。

葉輪中的葉片迫使液體旋轉,對液體作功,使其能量增加,液體在離心力的作用下向葉輪四周甩出,通過泵體的洛形流道將速度能轉換成壓力能,當葉輪內的液體甩出后,葉輪內壓力就低于進水管內的壓力,新的液體在這個.壓力差的作用下被吸入葉輪,液體就連續不斷地從泵內流出。

安裝尺寸圖

安裝尺寸圖
