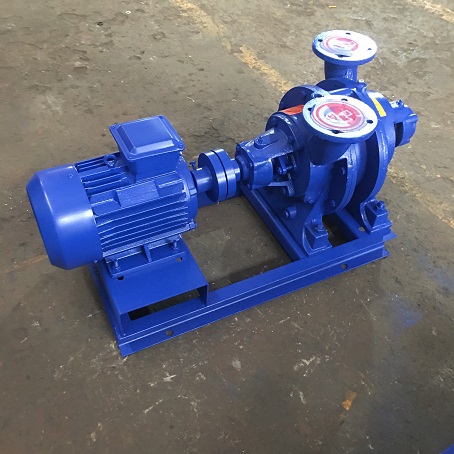

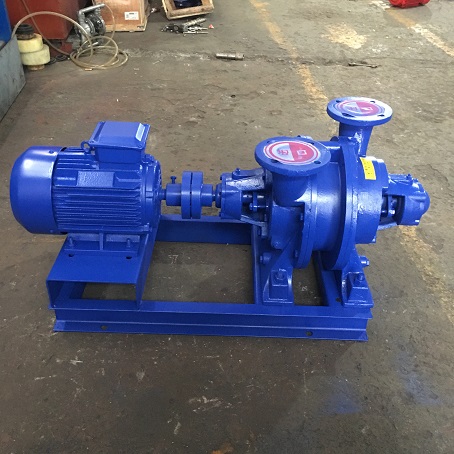

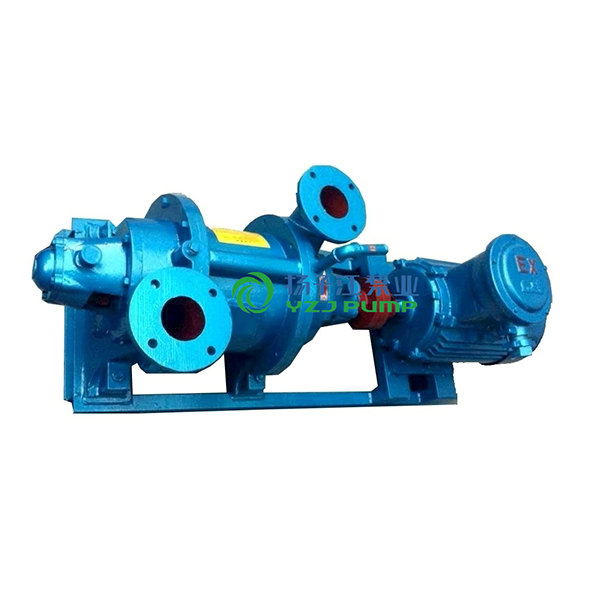

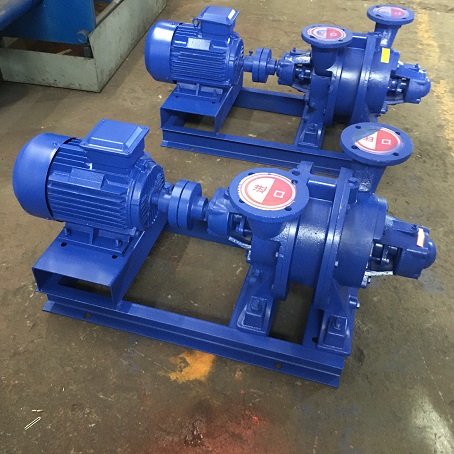

SZ系列防爆水環式真空泵及壓縮機

SZ系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力。但吸入氣體允許混有少量液體它被廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以其應用更加廣泛。

說明書下載真空泵系列實物圖標牌合格證產品視頻

下一個[2SK系列兩級水環真空泵]上一個：[2XZ系列直聯旋片式真空泵]

SZ系列水環式真空泵概述

SZ系列水環式真空泵性能參數

型號	真空大吸氣量 (m3/min)					壓縮機大排氣量 (m3/min)					電機功率 (kw)		轉速(r/min)	水耗量(L/min)	大真空度(%)	大壓力(MPa)	重量（包括電機） Weight
	當真空度為					當壓力為(MPa)					真空泵	壓縮機
	0%	40%	60%	80%	90%	0	0.05	0.08	0.1	0.15	真空泵	壓縮機
SZ-1	1.5	0.64	0.4	0.12	-	1.5	1	-	-	-	4	5.5	1440	10	84	0.10	310
SZ-2	3.4	1.65	0.95	0.25	-	3.4	2.6	2	1.5	-	7.5	11	1440	30	87	0.14	380
SZ-3	11.5	6.8	3.6	1.5	0.5	11.5	9.2	8.5	7.5	3.5	22	37	980	70	92	0.21	1300
SZ-4	27	17.6	11	3	1	27	26	20	16	9.5	75	90	740	100	93	0.21	2000

注:

1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小，葉輪與側蓋的間隙大小而變化，葉輪與側蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小

2、表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%；④大氣壓力0.1013MPa

3、表內性能偏差不超過5%

SZ系列水環式真空泵結構圖

1	葉輪	a	底腳
2	泵體	b	真空度調節閥門
3	水環	C	進氣管
4	進氣管	d	吸氣孔
5	吸氣孔	e	橡皮閥
6	排氣孔	f	排氣管
7	排氣管	g	排氣孔
7	排氣管	u	進水孔
