XBC型柴油機式自吸排污泵
1、環境溫度≤45℃，介質溫度≤60℃。
2、介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。
3、通過顆粒大直徑為泵口徑的60%，纖維長度為口徑的5倍
4、介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
目錄
XBC型柴油機式自吸排污泵概述
XBC型柴油機式自吸排污泵-柴油機自吸泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需按底閥，不需引灌水、又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。配合柴油機的可移動性，不需引用電線的原因，更是提高了該泵的靈活性.
XBC型柴油機式自吸排污泵詳細介紹
揚子江牌XBC型柴油機式自吸排污泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需按底閥，不需引灌水、又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。配合柴油機的可移動性，不需引用電線的原因，更是提高了該泵的靈活性。
①XBC型柴油機式自吸排污泵-柴油機自吸泵環境溫度≤45℃，介質溫度≤60℃。
②XBC型柴油機式自吸排污泵-柴油機自吸泵介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。通過顆粒大直徑為泵口徑的60%，纖維長度為口徑的5倍
④XBC型柴油機式自吸排污泵-柴油機自吸泵介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
XBC型柴油機式自吸排污泵性能參數
|
型號 |
流量 |
揚程 |
功率 |
效率 |
汽蝕余量 |
|
XBC25-8-15 |
8 |
15 |
2.2 |
45 |
2.0 |
|
XBC32-5-20 |
5 |
20 |
2.2 |
45 |
2.5 |
|
XBC32-10-20 |
10 |
20 |
2.2 |
45 |
2.5 |
|
XBC32-9-30 |
9 |
30 |
3 |
48 |
2.5 |
|
XBC40-10-20 |
10 |
20 |
2.2 |
45 |
2.5 |
|
XBC40-20-15 |
20 |
15 |
2.2 |
45 |
2.5 |
|
XBC40-15-30 |
15 |
30 |
3 |
48 |
2.5 |
|
XBC50-10-20 |
10 |
20 |
2.2 |
45 |
2.5 |
|
XBC50-20-12 |
20 |
12 |
2.2 |
45 |
2.5 |
|
XBC50-15-30 |
15 |
30 |
3 |
48 |
2.5 |
|
XBC50-20-35 |
20 |
35 |
5.5 |
48 |
2.5 |
|
XBC65-30-18 |
30 |
18 |
4 |
45 |
2.5 |
|
XBC65-25-30 |
25 |
30 |
5.5 |
50 |
3.0 |
|
XBC65-25-40 |
25 |
40 |
7.5 |
50 |
3.0 |
|
XBC65-40-25 |
40 |
25 |
7.5 |
50 |
3.0 |
|
XBC65-65-25 |
65 |
25 |
7.5 |
52 |
3.0 |
|
XBC80-40-16 |
40 |
16 |
4 |
50 |
3.0 |
|
XBC80-40-25 |
40 |
25 |
7.5 |
50 |
3.0 |
|
XBC80-25-40 |
25 |
40 |
7.5 |
50 |
3.0 |
|
XBC80-65-25 |
65 |
25 |
7.5 |
52 |
3.0 |
|
XBC80-80-35 |
80 |
35 |
15 |
45 |
3.0 |
|
XBC80-40-50 |
40 |
50 |
18.5 |
50 |
3.0 |
|
XBC80-50-60 |
50 |
60 |
22 |
55 |
3.0 |
|
XBC100-100-15 |
100 |
15 |
7.5 |
50 |
4.0 |
|
XBC100-80-20 |
80 |
20 |
7.5 |
53 |
4.0 |
|
XBC100-100-20 |
100 |
20 |
11 |
53 |
4.0 |
|
XBC100-100-30 |
100 |
30 |
22 |
53 |
4.0 |
|
XBC100-80-45 |
80 |
45 |
30 |
55 |
4.0 |
|
XBC100-80-60 |
80 |
60 |
37 |
53 |
4.0 |
|
XBC100-80-80 |
80 |
80 |
45 |
50 |
4.0 |
|
XBC125-120-20 |
120 |
20 |
15 |
55 |
4.5 |
|
XBC150-180-14 |
180 |
14 |
15 |
60 |
5.0 |
|
XBC150-180-20 |
180 |
20 |
22 |
60 |
5.0 |
|
XBC150-180-30 |
180 |
30 |
37 |
65 |
5.0 |
|
XBC150-180-38 |
180 |
38 |
55 |
45 |
5.0 |
|
XBC200-280-14 |
280 |
14 |
22 |
65 |
5.0 |
|
XBC200-280-20 |
280 |
20 |
37 |
62 |
5.0 |
|
XBC200-300-25 |
300 |
25 |
45 |
59 |
5.0 |
|
XBC200-280-28 |
280 |
28 |
55 |
55 |
4.8 |
|
XBC250-420-20 |
420 |
20 |
55 |
61 |
6.0 |
|
XBC300-800-14 |
800 |
14 |
55 |
65 |
6.0 |
XBC型柴油機式自吸排污泵組標準供貨范圍案例
|
名 稱 |
數 量 |
備注(品牌) |
|
柴油機 |
1臺 |
上海柴油機股份有限公司 |
|
自吸排污泵 |
1臺 |
浙江揚子江泵業有限公司 |
|
冷卻風扇散熱水箱 |
1套 | |
|
專用柔性聯接器 |
1付 |
HL3 |
|
泵組公用槽鋼底座 |
1套 |
14號 |
|
汽車油箱 |
1只 |
60L |
|
阿波羅蓄電瓶 |
2只 |
12V-100A |
|
排氣消聲器 |
1支 |
|
|
柴油機控制柜 |
1臺 |
轉速、油壓、電壓、水溫、飛車等過載警報顯示、啟動和停車、緊急停車、故障報警等。 |
|

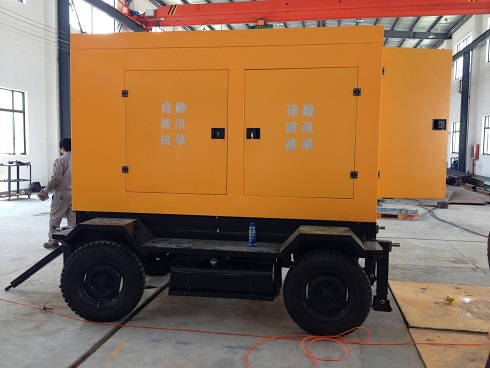

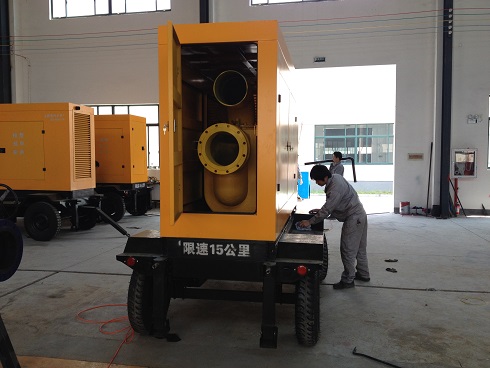

黃色防雨機柜 |
1只 |
罩住發動機、二門打開 |
|

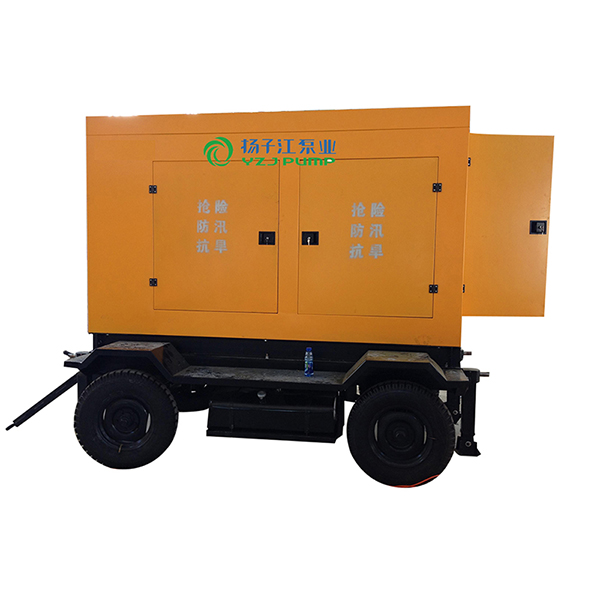

四輪移動拖車 |
1輛 |
汽車充氣輪胎、牽引掛條、轉向機構 |
泵組技術參數表
| 泵組參數 | |
| 型號: | YZJZW250-420-24 |
| 生產商: | 浙江揚子江泵業有限公司 |
| 進出口徑： | 250mm/200mm |
| 流量： | 420M3/h |
| 揚程： | 24M |
| 配套柴油機功率： | 64.7KW |
| 進口方向: | 水平進水 |
| 出口方向: | 垂直朝上 |
| 連接方式: | 進口\出口法蘭式. |
| 泵形式： | 自吸泵 |
| 海拔要求： | ≤1000m |
| 密封形式： | 合金機械密封 |
| 油箱容積： | 60L |
| 控制模塊/電器品牌： | 鄭州眾智科技有限公司/正泰電器 |
| 底座槽鋼牌號： | 14# |
| 電瓶容量： | 24V-100A |
| 泵過流部件材質： | 鑄鐵HT200 |
| 泵聯接方式： | 柱銷聯軸器 |
| 柴油機加熱系統： | 無 |
| 軸承品牌： | SKF |
