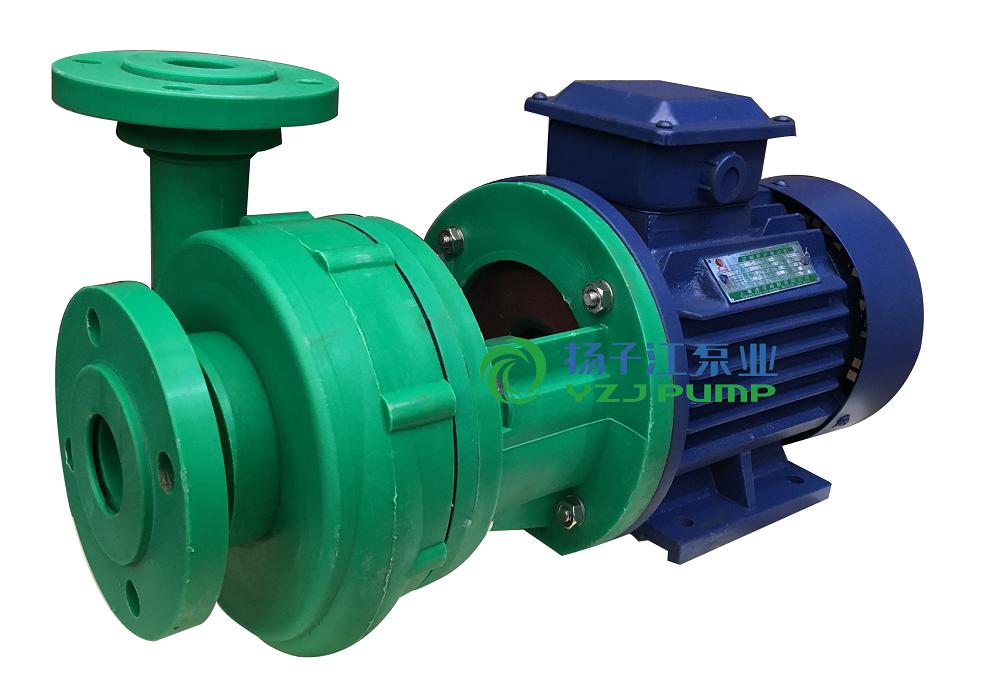

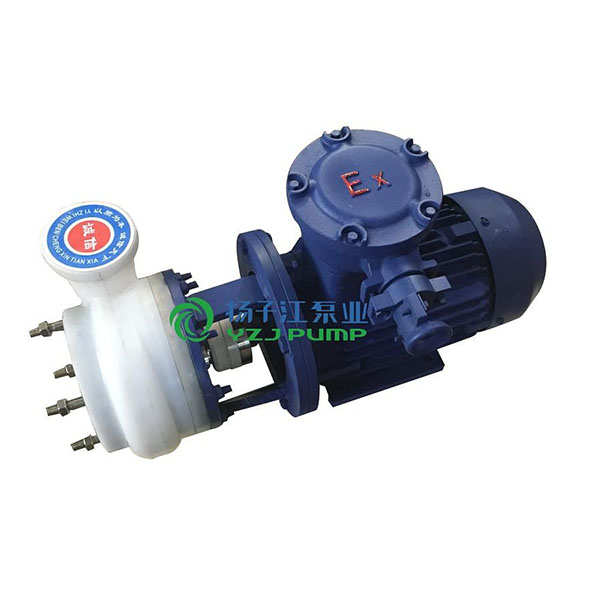

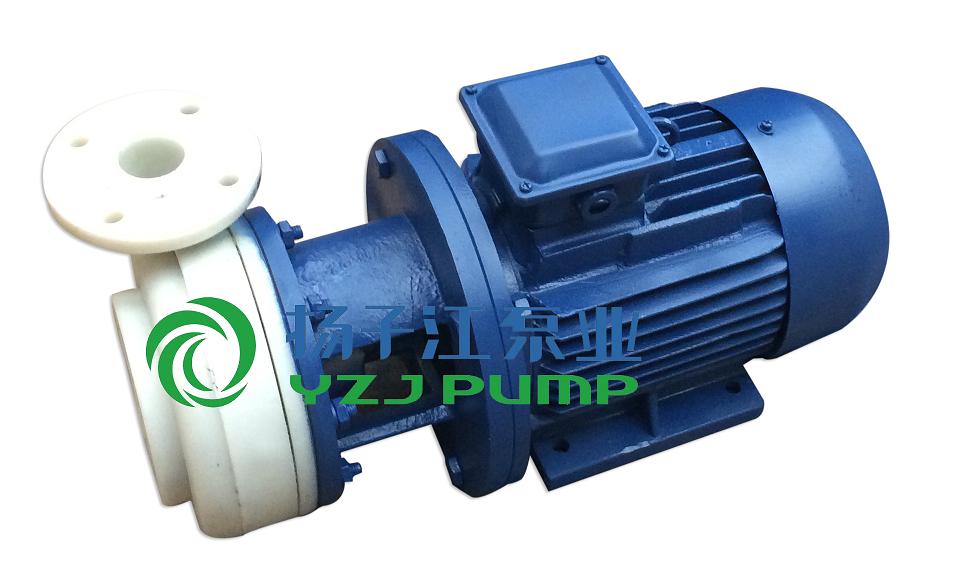

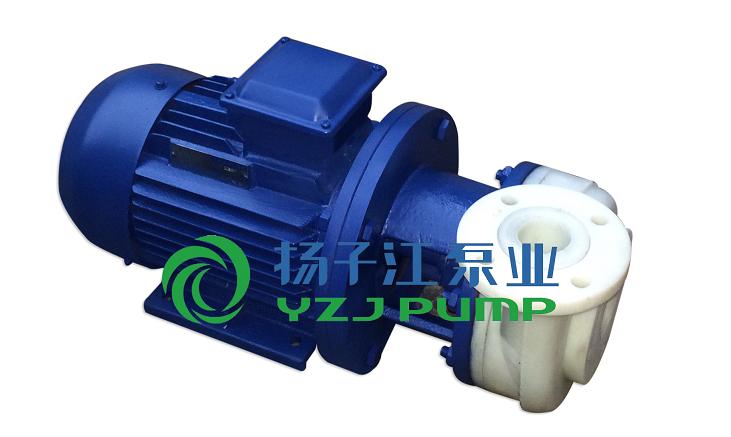

PF型強耐腐蝕聚丙烯離心泵|強耐腐蝕化工泵

PF(FS)型化工泵能滿足輸送-50℃～80℃溫度條件下的多種濃度硫酸、鹽酸、硝酸、醋酸、磷酸、鉻酸、草酸、氫氟酸和堿液、有機溶劑、氧化劑等化學介質、是化工、氯堿、化肥、染料、試劑、農藥、制藥、電鍍、環保等工業部門輸送不含顆粒的腐蝕性介質的節能型泵。

說明書下載化工泵系列實物圖標牌合格證產品視頻

下一個[FS型防爆臥式玻璃鋼離心泵]上一個：[IS、IH型系列無泄漏化工泵]

PF型強耐腐蝕聚丙烯離心泵概述

PF(FS)型化工泵,其泵體,泵蓋,葉輪及其輸送介質接觸的零件均采用聚偏氟乙烯或增強聚丙烯模壓加工或注塑加工而成。聚偏氟乙烯塑料具有機械強度高,耐腐蝕性能好,是國際上應用較廣的工程塑料之一。

PF型強耐腐蝕聚丙烯離心泵使用范圍

PF型強耐腐蝕聚丙烯離心泵結構特點

PF(FS)型系列化工泵為直聯式結構,由泵體及托架與電機法蘭聯接,托架支承泵體,葉輪通過軸與電機直聯。該系列泵的特點:結構簡單緊湊、零件少、性能好。泵的旋轉方向,自吸入口向電機方向看為順時針方向旋轉,泵出口垂直向上。泵的密封,選用聚四氟乙烯(F4)波紋管,外裝式耐腐蝕機械密封。

PF型強耐腐蝕聚丙烯離心泵型號意義

使用范圍

PF型強耐腐蝕化工泵能輸送-5℃～80℃。溫度條件下的多種濃度硫酸、鹽酸、醋酸、磷酸、鉻酸、草酸、氫氟酸和堿液、有機溶劑、氧化劑等化學介質，是化工、氯堿、化肥、染料、試劑、農藥、制藥、電鍍、環保等工業部門輸送不含顆粒的腐蝕性介質的節能型泵。

性能參數

型號	進口直徑 mm	出口直徑 mm	轉速2900r/min				轉速1450r/min				吸上高度
型號	進口直徑 mm	出口直徑 mm	流量 m3/h	揚程 m	效率 %	配用電機 KW	流量 m3/h	揚程 m	效率 %	配用電機 KW	吸上高度
25-20-120	25	20	2.5	15	40	1.1
25-20-120	25	20	2	20	43	1.1
32-25-125	32	25	6.5	20	51	1.5
32-25-125	32	25	5	25	53	1.5
40-32-125	40	32	10	15	50	2.2	5	3.75	39	1.1	3
40-32-125	40	32	7.5	20	55	2.2	3.75	5	40	1.1	3
50-40-145	50	40	16	28	58	3	8	7	50	1.5	5
50-40-145	50	40	20	26	61	3	10	6.5	54	1.5	5
50-40-145	50	40	25	24	63	3	12.5	6	55	1.5	5
65-50-160	65	50	15	34	44	5.5	7.5	8.5	50	2.2	5
65-50-160	65	50	25	36	57	5.5	12.5	8	60	2.2	5
65-50-160	65	50	30	30	59	5.5	15	7.5	60	2.2	5
80-65-160	80	65	30	36	50	7.5	15	9	55	3	5
80-65-160	80	65	50	32	67	7.5	25	8	68	3	5
80-65-160	80	65	60	28	65	7.5	30	7.2	68	3	5
100-80-160	100	80	60	36	70	11	30	9.2	67	4	5
100-80-160	100	80	100	32	78	11	50	8	75	4	5
100-80-160	100	80	120	28	75	11	60	6.5	71	4	5

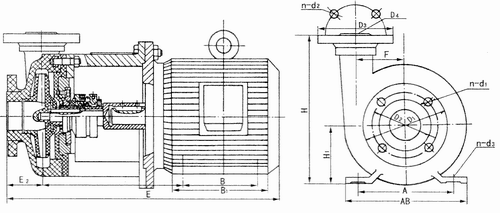

安裝尺寸

泵型號	配用功率	外形安裝尺寸										進口法蘭			出口法蘭
泵型號	(KW)	H	H1	E2	E1	E	B	B1	B2	B3	F	D1	D2	n-d1	D3	D4	n-d2	n-d3
PF25-20-125	1.1-2P	185	80	28	190	415	100	130	125	165	70	100	75	4-M10	90	65	4-φ12	4-φ10
PF32-25-145	1.5-2P	210	90	32	213	455	100	130	140	180	80	120	90	4-M10	100	75	4-φ12	4-φ10
PF40-32-125	2.2-2P	208	90	35	213	482	125	163	140	170	70	130	100	4-M10	120	90	4-φ14	4-φ10
PF50-40-145	3-2P	225	100	45	226	528	140	180	160	205	80	140	110	4-M12	130	100	4-φ14	4-φ12
PF50-32-200	5.5-2P	312	132	70	304	755	140	200	216	270	0	160	130	4-φ12	120	90	4-φ14	4-φ12
PF65-50-125	4-2P	252	112	75	242	588	140	180	10	245	0	160	130	4-φ12	140	110	4-φ14	4-φ12
PF65-50-160	5.5-2P	282	132	47	308	660	140	200	216	280	92	160	130	4-M12	140	110	4-φ14	4-φ12
PF65-40-200	7.5-2P	312	132	75	310	708	178	238	216	280	0	160	130	4-φ12	130	100	4-φ14	4-φ12
PF80-65-125	5.5-2P	292	132	80	310	676	140	200	216	280	0	185	150	4-φ14	160	130	4-φ14	4-φ12
PF80-65-160	7.5-2P	292	132	50	240	595	140	200	216	280	105	185	150	4-M12	160	130	4-φ14	4-φ12
PF80-50-200	15-2P	360	160	54	310	745	210	270	254	330	0	185	150	4-φ14	160	130	4-φ14	4-φ15
PF100-80-125	11-2P	340	160	80	300	770	210	270	254	330	0	205	170	4-φ18	185	150	4-φ14	4-φ15
PF100-80-160	15-2P	330	160	55	283	725	210	270	254	330	120	205	170	4-M12	185	150	4-φ16	4-φ15
PF100-65-200	22-2P	405	180	80	315	875	279	349	279	355	0	205	170	4-φ18	160	130	4-φ14	4-φ15
PF125-100-200	45-2P	425	225	85	345	985	311	393	356	435	0	235	200	4-φ18	205	170	4-φ18	4-φ19
PF150-125-250	18.5-4P	535	180	90	310	840	279	349	279	355	0	260	225	4-φ18	235	200	4-φ18	4-φ15
PF200-150-250	37-4P	600	225	95	350	975	286	368	356	435	0	315	280	4-φ18	260	225	4-φ18	4-φ19
