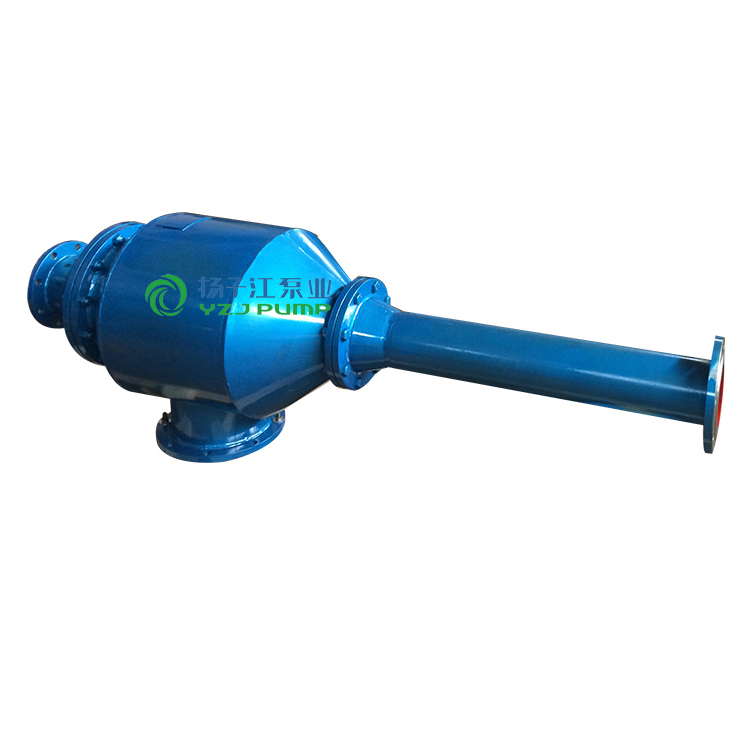

W系列玻璃鋼噴射泵

水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。

說明書下載水力噴射器系列實物圖標牌合格證產品視頻

下一個[W型水力噴射器]上一個：[W系列不銹鋼水力噴射器]

W系列玻璃鋼噴射泵概述

W型水力噴射泵是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定傾斜度的噴咀噴出，聚合在一個焦點上。由于噴射水流速度很高，于是周?chē)纬韶?fù)壓使器室內產生真空、另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部份的蒸汽冷凝成水，少量未被冷凝的蒸汽與不凝結的氣體亦由于與高速?lài)娚涞乃骰ハ嗄Σ粒旌吓c擠壓，通過擴壓管被排除，使器室內形成更高的真空。

目前生產水力噴射器的制造廠較少，品種亦不齊全，為此，我單位近年來不斷改進設計。采用多噴咀與汽環(導向盤)等結構，以及用多級泵進水，低位安裝，只需安裝高度4．5米，完善與提高了其工作性能，具有一定的先進性、是真空冷凝設備的一種革新。

W系列玻璃鋼噴射泵應用范圍

W系列玻璃鋼噴射泵性能參數表

型號規格	蒸發量立升/小時	真空度毫米汞柱 MPa	揚程 m	流量 m3/h	噴嘴只	水力噴射品配套多級 離心泵規格型號
W-100L	100	680-720	45	18	3	50D8B×5
W-200L	200	680-750	45	18	3	50D8B×5
W-300L	300	680-720	45	18	3	50D8B×5
W-400L	400	680-720	45	18	4	50D8B×6
W-500L	500	680-720	45	32	4	80D12×4
W-600L	600	680-720	45	32	7	80D12×4
W-700L	700	680-720	45	32	7	80D12×4
W-800L	800	680-720	50	32	7	80D12×5
W-900L	900	680-720	50	32	6	80D12×5
W-1000L	1000	680-720	50	32	6	80D12×5
W-1200L	1200	650-680	50	32	6	80D12×6
W-1500L	1500	650-680	50	108	7	125D25×2（4BA12）
W-1800L	1800	650-680	50	108	7	125D25×2
W-2000L	2000	650-680	50	108	7	125D25×2（125D25×3）
W-2500L	2500	650-680	50	108	7	125D25×3
W-3000L	3000	650-680	50	108	12	125D25×4（150D30×2）
