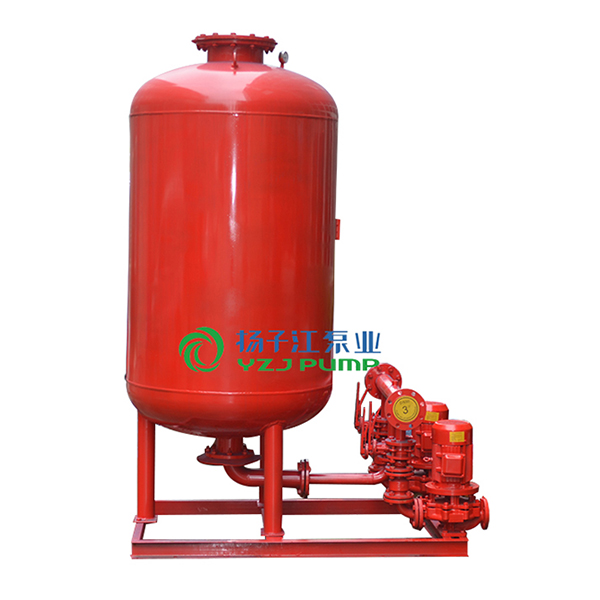

ZW(W)消防專用增壓穩壓給水設備

我公司生產的ZW消防增壓穩壓供水設備是參照國家建筑標準設計圖集98S205等設計、制造的消防專用的增壓穩壓設備。該設備由隔膜式氣壓罐、增壓泵、電控箱、儀表和管路附件等組成，適用于多層和高層建筑工程有增壓要求的消火栓給水系統及自動噴水滅火系統等各類消防給水系統。

說明書下載給排水設備系列實物圖標牌合格證產品視頻

下一個：沒有了上一個：[XWG型無負壓變頻供水設備]

ZW(W)消防專用增壓穩壓給水設備概述

本設備的高工作壓力分別為0.6mpa、1.0mpa、1.6 mpa，消防儲水容積大于150L、300L、450L，穩壓水容積大于50L，用于消火栓系統時，水槍每股流量為2.5L/S、5L/S，充實水柱長度為7M、10M、13M；用于自動噴水系統時，每個噴頭流量為1.0L/S，噴頭壓力為0.1MPA。

該設備可使消防給水管道系統不利點始終保持消防壓力，并利用氣壓水罐內始終儲有的30秒消防水量，以保證消防泵在運行前的消防噴淋用水；該設備利用氣壓水罐設定的運行壓力，控制水泵運行工況，達到增壓穩壓的功能。P1(MPa)不利點始終保持消防所需壓力；P2(MPa)消防泵啟泵壓力；PS1(MPa)穩壓泵啟泵壓力；PS2(MPa)穩壓泵停泵壓力。

ZW(W)消防專用增壓穩壓給水設備型號意義

ZW □ -- □ - □ - □ - □

不利點所需消防壓力(Mpa)

充實水柱長度或噴頭壓力(Mpa)

(Ⅰ型有本項，Ⅱ型無)

X用于消火栓消防給水系統，Z用于自動噴水滅火消防給水系統，XZ消火栓及自動噴水合用系統

Ⅰ為上置式，設置在高位水箱間，Ⅱ?yàn)橄轮檬�，設置在底層水泵水池間L立式氣壓罐，L臥式氣壓罐。

ZW(W)消防專用增壓穩壓給水設備技術參數

序號	增壓穩壓設備型號		消防壓力(Mpa)P1	立式隔膜式氣壓罐				配用水泵	運行壓力 (Mpa)	穩壓水容積(L)
				型號規格	工作壓力比αb	消防儲水容積(L)		型號
				型號規格	工作壓力比αb	標定容積	實際容積	型號
1	ZW(L)-1-X-7		0.10	XQG800×0.6	0.60	300	319	25LG3-10×4 N=1.5kw	P1=0.10 PS1=0.26 P1=0.23 PS2=0.31	54
2	ZW(L)-1-Z-10		0.16	XQG800×0.6	0.80	150	159	25LG3-10×4 N=1.5kw	P1=0.16 PS1=0.26 P1=0.23 PS2=0.36	70
3	ZW(L)-1-X-10		0.16	XQG800×0.6	0.60	300	319	25LG3-10×5 N=1.5kw	P1=0.16 PS1=0.36 P1=0.33 PS2=0.42	52
4	ZW(L)-1-X-13		0.22	XQG1000×0.6	0.76	300	329	25LG3-10×4 N=1.5kw	P1=0.22 PS1=0.35 P1=0.32 PS2=0.40	97
5	ZW(L)-1-XZ-10		0.16	XQG1000×0.6	0.65	450	480	25LG3-10×4 N=1.5kw	P1=0.16 PS1=0.33 P1=0.30 PS2=0.38	86
6	ZW(L)-Ⅰ-XZ-13		0.22	XQG1000×0.6	0.67	450	452	25LG3-10×5 N=1.5kw	P1=0.22 PS1=0.41 P1=0.38 PS2=0.46	80
7	ZW(L)-Ⅱ-Z-	A	0.22 -0.38	XQG800×0.6	0.80	150	159	25LG3-10×6 N=2.2kw	P1=0.38 PS1=0.53 P1=0.50 PS2=0.60	61
8		B	0.38 -0.50	XQG800×1.0	0.80	150	159	25LG3-10×8 N=2.2kw	P1=0.50 PS1=0.68 P1=0.65 PS2=0.75	51
9		C	0.50 -0.65	XQG1000×1.0	0.85	150	206	25LG3-10×9 N=2.2kw	P1=0.65 PS1=0.81 P1=0.78 PS2=0.86	59
10		D	0.65 -0.85	XQG1000×1.6	0.85	150	206	25LG3-10×11 N=3.0kw	P1=0.85 PS1=1.04 P1=1.02 PS2=1.10	57
11		E	0.85 -1.0	XQG1000×1.6	0.85	150	206	25LG3-10×13 N=4.0kw	P1=1.00 PS1=1.21 P1=1.19 PS2=1.27	50
12	ZW(L)-Ⅱ-X-	A	0.22-0.38	XQG800×0.6	0.78	300	302	25LG3-10×6 N=2.2kw	P1=0.38 PS1=0.53 P1=0.50 PS2=0.60	72
13		B	0.38-0.50	XQG800×1.0	0.78	300	302	25LGW3-10×8 N=2.2kw	P1=0.50 PS1=0.68 P1=0.65 PS2=0.75	61
14		C	0.50-0.65	XQG1000×1.0	0.78	300	302	25LG3-10×10 N=3.0kw	P1=0.65 PS1=0.88 P1=0.86 PS2=0.93	51
15		D	0.65-0.85	XQG1200×1.6	0.85	300	355	25LG3-10×13 N=4.0kw	P1=0.85 PS1=1.05 P1=1.02 PS2=1.10	82
16		E	0.85-1.0	XQG1200×1.6	0.85	300	355	25LG3-10×15 N=4.0kw	P1=1.00 PS1=1.21 P1=1.19 PS2=1.26	73
17	ZW(L)-Ⅱ-XZ-	A	0.22-0.38	XQG1200×0.6	0.80	450	474	25LG3-10×6 N=2.2kw	P1=0.38 PS1=0.53 P1=0.50 PS2=0.60	133
18		B	0.38-0.50	XQG1200×1.0	0.80	450	474	25LG3-10×8 N=2.2kw	P1=0.50 PS1=0.68 P1=0.65 PS2=0.75	110
19		C	0.50-0.65	XQG1200×1.0	0.80	450	474	25LG3-10×10 N=3.0kw	P1=0.65 PS1=0.81 P1=0.78 PS2=0.86	90
20		D	0.65-0.85	XQG1200×1.6	0.80	450	474	25LG3-10×12 N=4.0kw	P1=0.85 PS1=1.04 P1=1.02 PS2=1.10	73
21		E	0.85-1.0	XQG1200×1.6	0.80	450	474	25LG3-10×14 N=4.0kw	P1=1.00 PS1=1.21 P1=1.19 PS2=1.27	64

序號	增壓穩壓設備型號		消防壓力(Mpa)P1	臥式隔膜式氣壓罐				配用水泵	運行壓力 (Mpa)	穩壓水容積(L)
				型號規格	工作壓力比αb	消防儲水容積(L)		型號
				型號規格	工作壓力比αb	標定容積	實際容積	型號
1	ZW(W)-Ⅰ-X-7		0.10	XQW1000×0.6	0.75	300	390	25LG3-10×3 N=1.1KW	P1=0.10 PS1=0.20 P2=0.17 PS2=0.25	148
2	ZW(W)-Ⅰ-Z-10		0.16	XQW1000×0.6	0.80	150	312	25LG3-10×3 N=1.1KW	P1=0.16 PS1=0.25 P2=0.22 PS2=0.30	145
3	ZW(W)-Ⅰ-X-10		0.16	XQW1000×0.6	0.80	300	312	25LG3-10×3 N=1.1KW	P1=0.16 PS1=0.25 P2=0.22 PS2=0.30	145
4	ZW(W)-Ⅰ-X-13		0.22	XQW1000×0.6	0.80	300	312	25LG3-10×4 N=1.5KW	P1=0.22 PS1=0.32 P2=0.30 PS2=0.37	126
5	ZW(W)-Ⅰ-XZ-10		0.16	XQW1000×0.6	0.70	450	467	25LG3-10×4 N=1.5KW	P1=0.16 PS1=0.30 P2=0.27 PS2=0.35	113
6	ZW(W)-Ⅰ-XZ-13		0.22	XQW1000×0.6	0.70	450	452	25LG3-10×5 N=1.5KW	P1=0.22 PS1=0.38 P2=0.35 PS2=0.43	98
7	ZW(W)-Ⅱ-Z-	A	0.22-0.38	XQW800×0.6	0.85	150	234	25LG3-10×6 N=2.2KW	P1=0.38 PS1=0.49 P2=0.46 PS2=0.54	99
8		B	0.38-0.50	XQW800×1.0	0.85	150	234	25LG3-10×7 N=2.2KW	P1=0.50 PS1=0.63 P2=0.60 PS2=0.68	82
9		C	0.50-0.65	XQW1000×1.0	0.85	150	234	25LG3-10×9 N=2.2KW	P1=0.65 PS1=0.81 P2=0.78 PS2=0.86	67
10		D	0.65-0.85	XQW1000×1.6	0.85	150	234	25LG3-10×11 N=3.0KW	P1=0.85 PS1=1.05 P2=1.02 PS2=1.10	54
11		E	0.85-1.00	XQW1000×1.6	0.85	150	234	25LG3-10×13 N=4.0KW	P1=1.00 PS1=1.21 P2=1.19 PS2=1.27	57
12	ZW(W)-Ⅱ-X-	A	0.22-0.38	XQW1000×0.6	0.80	300	312	25LG3-10×6 N=2.2KW	P1=0.38 PS1=0.53 P2=0.50 PS2=0.58	87
13		B	0.38-0.5	XQW1000×1.0	0.80	300	312	25LG3-10×8 N=2.2KW	P1=0.50 PS1=0.68 P2=0.65 PS2=0.73	72
14		C	0.50-0.65	XQW1000×1.0	0.80	300	312	25LG3-10×10 N=3.0KW	P1=0.65 PS1=0.87 P2=0.84 PS2=0.92	59
15		D	0.65-0.85	XQW1000×1.6	0.80	300	312	25LG3-10×12 N=4.0KW	P1=0.85 PS1=1.12 P2=1.09 PS2=1.18	57
16		E	0.85-1.00	XQW1000×1.6	0.80	300	312	25LG3-10×14 N=4.0KW	P1=1.00 PS1=1.30 P2=1.27 PS2=1.36	50
17	ZW(W)-Ⅱ-XZ-	A	0.22-0.38	XQW1200×0.6	0.80	450	506	25LG3-10×6 N=2.2KW	P1=0.38 PS1=0.53 P2=0.50 PS2=0.58	142
18		B	0.38-0.5	XQW1200×1.0	0.80	450	506	25LG3-10×8 N=2.2KW	P1=0.50 PS1=0.68 P2=0.65 PS2=0.73	117
19		C	0.50-0.65	XQW1200×1.0	0.80	450	506	25LG3-10×10 N=3.0KW	P1=0.65 PS1=0.87 P2=0.84 PS2=0.92	96
20		D	0.65-0.85	XQW1200×1.6	0.80	450	506	25LG3-10×12 N=4.0KW	P1=0.85 PS1=1.12 P2=1.09 PS2=1.17	78
21		E	0.85-1.00	XQW1200×1.6	0.80	450	506	25LG3-10×14 N=4.0KW	P1=1.00 PS1=1.30 P2=1.27 PS2=1.35
