立式泥漿泵的安裝順序 立式泥漿泵拆卸順序
時間：2020/4/8 來源：浙江揚子江泵業有限公司
NL立式泥漿泵系單級單吸立式離心泵，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐性、耐腐蝕性較好，加工工藝方便。

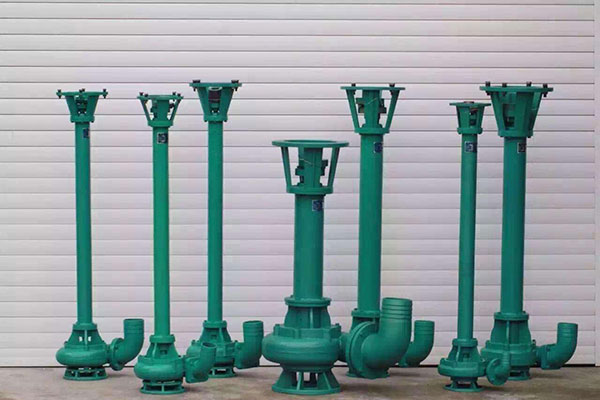

NL立式泥漿泵
立式泥漿泵的安裝順序
1、對所有零件進行檢查，看是否有缺損，所有紙墊兩面都要涂一層薄黃油。
2、骨架油封必須注滿黃油后放入泵座，再裝上軸承,并在軸承內加入2/3黃油。
3、軸套內裝上0形密封圈后涂上黃油。
4、把軸承蓋裝在電動機座上,裝上軸承并加入2/3黃油;放上紙墊、擋油圈，裝上軸與支撐簡并用螺釘固定。
5、放上紙墊,裝上泵座、軸套、鍵和葉輪,旋緊葉輪螺母，放平裝配件。
6、用木錘或鋁鎯頭敲擊泵軸，使軸肩頂住軸承。拆卸軸承蓋,用紙墊調正。裝好軸承蓋,使軸向竄動大于0.5mm，用一只手指撥動葉輪,使其靈活旋轉。
7、放上紙墊,裝上泵殼,用螺釘固定并裝好濾網。然后再用手指撥動葉輪,轉動靈活即可豎立裝配件。
8、泵軸上裝上鍵和從動聯軸器，在電動機軸上裝上鍵與主動聯軸器，然后將電動機與電動機座用螺栓固定。裝好后要求主動聯軸器與從動聯軸器之間軸向間隙應為1 ~ 1.5mm。至此,泥漿泵安裝結束。
立式泥漿泵的拆卸順序
1、拆卸電動機或固定板、出水管。
2、拆卸蝸殼和葉輪螺母，輕撬葉輪背面，拆葉輪鍵。
3、拆卸從動半聯軸器,再拆卸鍵，然后拆卸電動機座,使與支撐筒分離。
4、拆卸泵座與支撐筒螺栓,使其分開。
5、從軸上拆卸軸套與軸承。

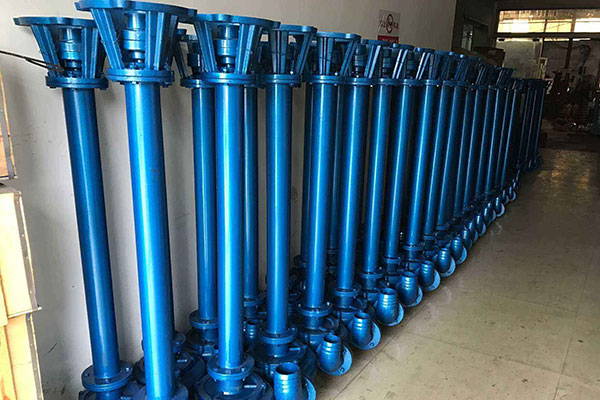

立式泥漿泵
在立式泥漿泵拆卸與安裝立式泥漿泵的過程中，嚴禁用鐵錘等直接敲擊配合面，以免破壞配合精度，降低裝配質量和整機性能。NL系列立式泥漿泵使用于礦山、造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃漿稠液、裝料及懸浮物質的污水作業，也可作煤礦排水及含有泥塊的流體。
