2X型旋片式真空泵用途使用范圍及技術參數
時間：2020/11/7 來源：浙江揚子江泵業有限公司
2X旋片式真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空。該旋片式真空泵的技術參數6×10-2pa。根據用戶使用情況，可配備真空增壓泵，將該做為前級泵，由于增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。該泵適用于冶金、化工、電光源真空、真空鍍膜、食品包裝、醫藥、吸塑、電子、干燥等領域使用。

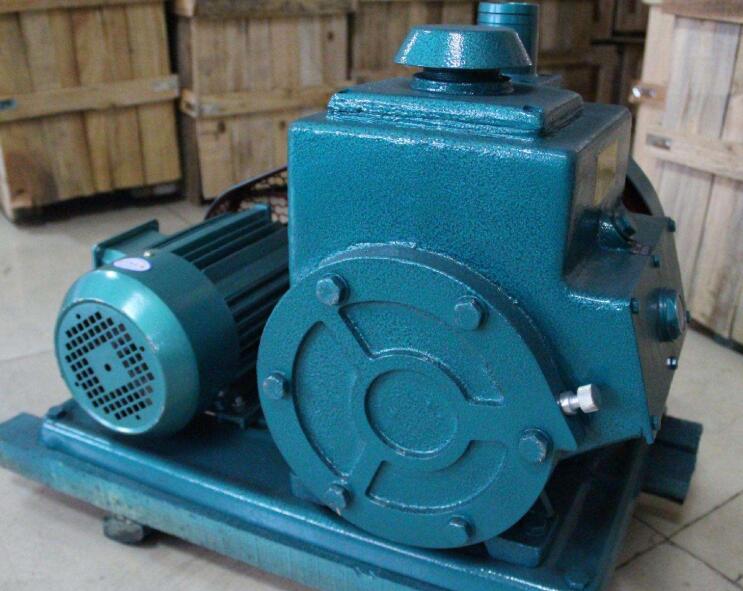

2X型旋片式真空泵
2X型旋片式真空泵用途
2X型真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空。該泵的技術參數6×10-2pa。根據用戶使用情況，可配備真空增壓泵，將該泵做為前級泵，由于增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。該泵適用于冶金、化工、電光源真空、真空鍍膜、食品包裝、醫藥、吸塑、電子、干燥等領域使用。
2X型旋片式真空泵使用范圍
1、2X型真空泵是抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等。
2、2X型真空泵在環境溫度5℃～40℃范圍內，進氣口壓強小于10托的條件下，允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。
3、2X型真空泵進氣口連續敝通大氣運轉不得超過3分鐘．
4、2X型真空泵不適用于抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體，以及含氧過高的、爆炸性的、有毒的氣體。
2X旋片式真空泵技術參數
|
型號
抽氣速度（L/S） |
2X-2 | 2X-4A | 2X-8A | 2X-8 | 2X-15A | 2X-15 | 2X-30 | 2X-70 | ||
| 2 | 4 | 8 | 15 | 30 | 70 | |||||
| 極限真空 |
關氣鎮 開氣鎮 |
Pa(Torr) | 6×10-2(≤5×10-4)110 | |||||||
| 6×10-1(5×10-3) | (≤1×10) | |||||||||
| 電動機功率(KW) | 0.37 | 0.55 | 1.1 | 1.5 | 3 | 5.5 | ||||
| 溫升（℃） | ≤40 | |||||||||
| 進氣口徑 | 18 | 25 | 40 | 40 | 65 | 80 | ||||
| 轉速(r/min) | 450 | 590 | 420 | |||||||
| 用油量(L) | 0.7 | 1.0 | 2.0 | 2.8 | 3.0 | 4.2 | ||||
| 噪聲dB(A) | 68 | ≤68 | ≤70 | ≤75 | ≤78(～70) | ≤80(～75) | ||||
| 外形尺寸 | 56×31×39 | 56×34×37 | 79×43×54 | 79×53×54 | 78×50×56 | 91×65×70 | ||||
| 適用電磁閥型號 | DDC-JQ25 | DDC-JQ40 | DDC-JQ65 | DDC-JQ80 | ||||||
| 重量 | 58 | 55 | 80 | 110 | 232 | 330 | ||||
| 冷卻方式 | 自然冷卻 | 水冷 | 自然冷 | 水冷 | ||||||
| 冷卻水量(L/min) | - | ＞0.5 | - | ＞0.8 | ＞1 | ＞2 | ||||
